具有-185DBc/Hz噪底的新型100兆赫兹OCXO晶振

恒温晶体振荡器通过噪声较小化的振荡器电路的发展,其本身具备一定的本底噪声,低噪声可使恒温晶在电路系统中友好的进行工作,在极小的温度范围内以较小的设计提供高频稳定性,可实现极低的插入损耗和极小的纹波,即使在密封的金属外壳即使在振动下也能操作,提供的温度范围和频率稳定性偏差.

通过使用相位噪声优化SC切割石英新烤箱的控制OCXO晶体振荡器位于旁边的一个良好的频率稳定性,因为一个非常低的相位噪声-超低相位噪声(ULPN)-另外还具有低振动灵敏度-G灵敏度(LGS)-区分,在较高频率的石英晶体荡器,锁相环"(PLL)的频率基准的相位-例如铷正常,铯正常或导航引诱,在偏移频率范围的PLL带宽以上的相位噪声是特别重要的,因为这些偏移频率,卷曲振荡器的原始相位噪声是决定性的而不是参考的.

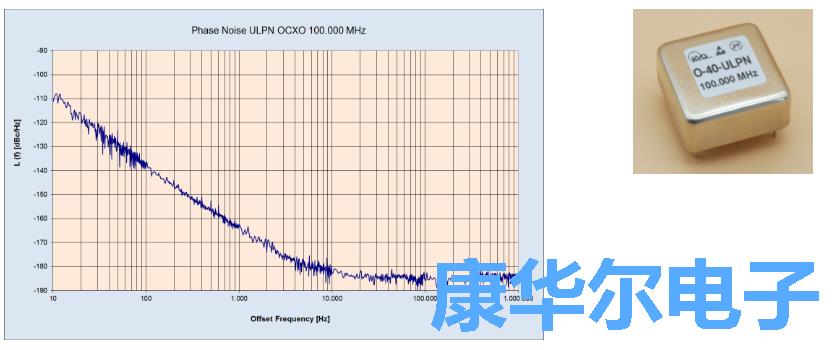

具有-185DBc/Hz噪底的新型100兆赫兹OCXO晶振

特别是具有良好的相位噪声的振荡器,这是非常重要的,这也具有频率和相位振动的灵敏度低-已经因为否则由振动引起的"相位调制振荡器的原始低相位噪声被叠加-也称为颤噪,动态G-灵敏度,即在新的类型的小于1ppb/(1×10-9/),其是比标准的所有三个轴的灵敏度低约10倍的振动的灵敏度振荡器.

除了优异的相位噪声和低G-灵敏度,在温度范围为20?70℃进一步绘制新(OCXO)5×10-8±)的特征还在于通过仅为±50ppb的非常良好的频率稳定性,还可提供40°C+85°C扩展温度范围的版本,长期稳定性(老化)10年内优于±2ppm,OCXO晶振具有足够大的绘图区域的电压控制频率设置,以确保OCXO的频率能够在所有情况下,并在其标称频率,这是在同步系统中比较重要的寿命绘制.

ULPNOCXO是特别适合于在通信技术领域中的应用-诸如用于微波合成器或超卓卫星接收技术参考,作为雷达技术的参考源,以及用于在测量和医学(MRI)领域具有高的许多应用频率稳定性和相位噪声的要求。由于采用密封外壳,OCXO还适用于存在特别高的环境要求(湿气,灰尘)的应用,与标准晶体振荡器相比,新型的低G灵敏度为自身受机械振动影响的应用提供了巨大的优势-例如在磁共振断层扫描(MRT)中发生,或者可以在移动使用中发生,但也可以在铁路,卡车或重型车辆附近发生-需要低相位噪声,石英晶体采用密封的标准外壳,采用25mmx25mmx12.7mm的通孔技术.
