Suntsu松图晶振构筑Wi-Fi传感精确度的底层硬件基石
Wi-Fi传感(Wi-FiSensing)作为新一代无源感知技术,正在重塑智能家居,智慧养老,安防监测,室内定位,毫米波辅助感知等应用赛道.它不需要摄像头,雷达,传感器探头,依托Wi-Fi信号的CSI信道状态信息,通过捕捉无线信号在空间传播时的相位,幅值变化,感知人体微动,呼吸,走动,跌倒,手势动作,实现无接触式探测.和传统传感方案相比,Wi-Fi传感具备隐私性好,部署简便,一模块多用,无需新增硬件的优势,是当下IoT领域的重点技术方向.
很多开发者在调试Wi-Fi传感项目时会发现一个共性难题:同样一套算法,同样的Wi-Fi芯片,在不同硬件样板上感知效果天差地别.有的样机可以稳定识别呼吸微动,实现毫米级微弱动作捕捉;有的样机误报频繁,识别距离缩短,多人场景下算法直接失效.大量实测验证表明,算法固然重要,但射频端的频率基准稳定性,才是CSI相位数据可靠与否的底层前提.Wi-Fi传感依赖对无线信号相位变化的持续采集,相位信息极其敏感,载波频偏,时钟漂移,相位噪声都会直接污染CSI原始数据,造成特征失真,再好的AI识别模型也难以输出精准结果.
深圳市康华尔电子是Suntsu松图晶振正规授权代理,面向Wi-Fi传感方案商,智能家居模组厂商,智慧养老设备企业提供样品测试,参数选型,技术对接,批量稳定供货一站式服务,助力客户解决CSI相位漂移,感知精度不稳定,量产一致性差等痛点,咨询热线:0755-27838351.
一,理解Wi-Fi传感:为什么精度瓶颈往往卡在时钟基准
常规Wi-Fi通信,目标是完成数据包收发,协议栈内置频偏跟踪算法,能够自动补偿一定范围的载波偏移,保证数据传得通.在普通上网,数据上报场景,十几ppm以内的频偏都可以被算法修正,用户几乎感受不到异常.但Wi-Fi传感完全是另一套逻辑,它读取的不是数据包内容,而是CSI信道状态信息,也就是无线信号从发射端到接收端,每一条子载波的相位与幅值变化曲线.
人体活动,胸腔呼吸带来的微小扰动,引发的CSI相位变化本身就非常微弱,属于微弧度级别的信号特征.此时,由晶振温漂带来的载波频偏,会叠加在目标动作产生的相位变化之上,形成一个持续变化的相位基底漂移.这种基底漂移无法被普通通信频偏算法完全消除,会直接带来几类典型故障:
静态基线漂移:设备静置无人时,CSI相位持续缓慢偏移,算法误判为有人活动,产生大量误报;
微弱信号淹没:呼吸,微动这类低幅度特征被时钟漂移噪声覆盖,无法识别;
环境适应性差:室温变化,设备发热,昼夜温差改变晶振频率,白天可以正常识别,夜晚或者机箱升温后感知失效;
模组之间离散度大:不同批次晶振参数差异,导致一部分样机识别正常,另一部分样机灵敏度不足,量产校准成本极高;
多节点协同感知失步:多台Wi-Fi传感网关联合定位,区域监测时,各设备时钟基准不一致,融合算法无法对齐时间戳,定位精度急剧下降.
简单概括:普通Wi-Fi通信只要求"信号连通",Wi-Fi传感要求"相位可测,相位稳定".CSI感知对网络通信晶振的频率稳定度,相位噪声,长期老化,批次一致性的要求,远高于传统Wi-Fi数据模组.很多方案商前期只聚焦算法调优,忽略晶振选型等级,到试产阶段才发现精度瓶颈,不得不重新改版硬件,拉长项目周期,增加研发投入.
晶振作为射频锁相环的参考源,直接决定载波频率准确度,采样时钟同步精度.发射端晶振,接收端晶振的相对频差,是CSI相位线性漂移最核心的来源.想要获得干净,稳定,可复现的CSI数据,第一步就是选用匹配精度等级的时钟器件,从硬件源头压低频偏与相位噪声,给上层AI感知算法提供高质量原始数据.Suntsu松图针对Wi-FiCSI感知的特殊需求,划分梯度化产品方案,覆盖入门级人体存在检测到高端呼吸,跌倒精细感知的不同等级需求.
二,Suntsu松图面向Wi-Fi传感的时序产品矩阵
Suntsu松图拥有完整的石英晶体,有源振荡器,TCXO温补晶振产品线,针对2.4G/5G/6GWi-Fi4,Wi-Fi5,Wi-Fi6,Wi-Fi6E,Wi-Fi7无线模组开发专用规格,区分普通人体存在粗感知和高精度微动,生命体征细感知两套选型路线,封装覆盖1610,2016,2520,3225,3215等主流贴片尺寸,适配高密度IoT模组PCB布局.
2.1无源石英晶体:基础人体存在检测方案
对于只需要判断区域内"有人/无人"的基础人体存在传感器,识别动作幅度大,对相位长期漂移容忍度相对宽松,Suntsu标准MHz无源晶体是性价比优选.SuntsuSXT系列晶体,频率公差可选±10ppm,±20ppm,±30ppm,工作温度覆盖-40℃~+85℃,晶片经过精密光刻与电极工艺管控,等效串联电阻ESR离散度低,起振稳定,适配主流Wi-FiSoC内置振荡电路.
这类方案适合大批量智能家居人体存在面板,灯光联动传感模组,BOM成本可控,适合大规模落地.即便基础款晶体,Suntsu也严格管控同批次频差分布,避免模组之间参数差距过大,减少产线上逐个校准的工作量.同时配套32.768kHzRTC音叉晶体,维持模组休眠状态下的时间基准,保障定时采集CSI,低功耗轮询采样时序稳定.
2.2低抖动SPXO有源振荡器:进阶型Wi-Fi传感模组
当产品需要兼顾人体存在+简单动作识别,手势判断,对相位噪声,抖动指标提出更高要求时,SuntsuSSO系列有源晶振(SPXO)是主流选择.有源振荡器内置振荡与整形电路,不需要复杂外围匹配电容,减少外围器件引入的参数偏差,输出时钟抖动低,电源抑制性能更好,在模组电源波动,DC-DC开关噪声环境下,频率漂移更小.
Wi-Fi模组在工作时射频功放,基带芯片持续发热,板上温度会逐步抬升,普通无源晶体随温升频漂明显.Suntsu智能电子晶振SSO系列经过温漂曲线优化,宽温区间频率变化平缓,CSI基线漂移速度显著降低,适合独立单网关传感设备,减少静置误报,提升识别稳定性.
2.3SUS/STH系列微型TCXO温补晶振:高端精细Wi-Fi生命感知首选
呼吸监测,跌倒检测,胸腔微动捕捉,亚米级室内定位这类高端Wi-Fi传感场景,是对时序精度要求最高的赛道,也是Suntsu松图TCXO的核心应用场景.SuntsuSTH,SUS系列微型TCXO,采用模拟温度补偿架构,内置温度传感器实时修正频率偏移,宽温区间频率稳定度可达±0.5ppm,±0.1ppm等级,大幅抑制温度变化带来的载波频偏,从根源上解决CSI相位基线漂移问题.
在Wi-Fi呼吸感知场景中,人体胸腔起伏带来的CSI相位变化量极小,哪怕几个ppm的频漂,都足以掩盖呼吸特征.搭载Suntsu高精度TCXO之后,收发端相对频差被压到极低水平,CSI静态基线长期保持平稳,算法可以稳定提取周期性呼吸相位特征,实现非接触式呼吸频率监测,睡眠呼吸异常监测;跌倒检测场景中,稳定的相位基准可以区分缓慢坐下,正常走动,快速跌倒的特征差异,降低跌倒漏报,误报概率.

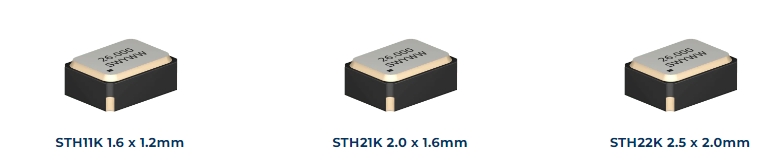

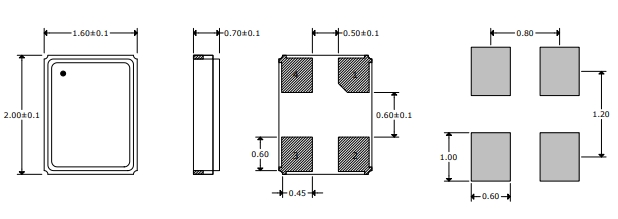

同时Suntsu微型TCXO提供1.6×1.2mm,2.0×1.6mm等超小封装,在不牺牲感知性能的前提下,适配小型化壁挂传感模组,插座式Wi-Fi感知面板,满足设备小型化设计需求,电压支持1.8V,2.5V,3.3V,匹配新一代低功耗Wi-Fi6ESoC供电体系.
2.4配套RTC与低功耗时钟器件
Wi-Fi传感模组大多采用间歇采样机制:大部分时间休眠,定时唤醒采集CSI数据,平衡功耗与感知刷新率.Suntsu低功耗32.768kHz音叉晶振,RTC振荡器,待机功耗低至微安级,休眠阶段维持精准计时,保障唤醒时间间隔均匀,不会因为RTC走时漂移,造成采样时序错乱,特征采样丢失,是低功耗电池供电Wi-Fi传感终端的重要配套.
整套产品矩阵形成清晰分级:无源晶体用于基础存在检测,SPXO用于中端动作感知,TCXO用于呼吸,跌倒,精密定位等高精细感知项目,方案工程师可以根据产品定位,精度指标,成本预算灵活选型,避免性能过剩或者精度不足.
三,Suntsu松图晶振支撑Wi-Fi传感高精度的四大核心技术优势
Wi-Fi传感对晶振的考核,不再只看常温单点频率精度,而是综合宽温稳定性,相位噪声,长期老化,批次一致性四大维度,这也是Suntsu松图在CSI感知场景的差异化优势.
第一,优异的宽温频率稳定控制,抑制基线漂移.普通晶振的频漂曲线非线性,温度变化时频率快速偏移,CSI相位随之持续倾斜.SuntsuTCXO采用精细分段温度补偿算法,对晶片温漂曲线逐点校准,在-40℃~+85℃甚至更宽温域内,把频率变化控制在ppm甚至亚ppm级别;无源晶体采用优化切割工艺,温漂曲线平滑,没有突变拐点.无论是设备自发热,季节温差,空调环境冷热交替,载波基准始终稳定,CSI静态基线不容易漂移,大幅降低无人状态下的误触发.
第二,低相位噪声,低抖动,保留微弱CSI特征.晶振的相位噪声会直接叠加到Wi-Fi子载波上,抬高射频底噪.底噪越高,微弱的微动,呼吸信号越容易被淹没.Suntsu振荡器优化晶片Q值,起振电路与电源滤波设计,近载波相位噪声表现优秀,时钟相位抖动低,射频本振信号纯净,让CSI数据信噪比提升,放大算法对微小动作的识别能力,这是实现呼吸这类弱特征感知的关键.
第三,低长期老化特性,保障设备长期服役稳定.Wi-Fi传感设备大多部署在家庭,养老房间,病房,要求连续工作数年,不方便定期校准.晶振老化是长期运行下频率缓慢偏移的主要来源.Suntsu晶片抛光,电极蒸镀,密封工艺严格管控,老化速率低,设备出厂使用一两年之后,频偏依然维持在指标范围内,不会出现前期好用,后期感知精度持续下滑的现象,降低售后维护压力.
第四,严格的出厂分选,量产批次一致性高.Wi-Fi传感模组一旦量产,少则几万,多则几十万台.如果不同批次晶振参数离散大,每一台网关的CSI基线漂移速度不一样,算法阈值无法统一,工厂必须逐个调试校准,极大增加生产工时与不良率.Suntsu产线采用自动分选设备,按照频差,温漂参数分档管控,同一订单内器件参数集中,模组硬件特性统一,一套算法参数可以适配整批设备,实现免校准量产,是规模化商用落地必不可少的条件.
除此之外,Suntsu全系IoT产品线符合RoHS环保规范,可提供规格书,温漂测试曲线,可靠性报告,支持客户整机完成SRRC,FCC等无线认证,方便Wi-Fi传感产品快速过认证,推向市场.
四,典型应用场景:Suntsu晶振赋能各类Wi-Fi感知终端
4.1智能家居人体存在传感器
这是目前市场普及度最高的Wi-Fi传感产品,替代传统红外人体感应,解决静态人体无法识别的痛点,用于灯光,空调,窗帘自动联动.这类产品一部分主打性价比,选用SuntsuSXT系列无源晶体;高端款支持静坐,躺卧识别,升级SSO有源晶振,降低误报,解决人静止不动一段时间后灯光误关闭的行业痛点.
4.2智慧养老非接触生命监测设备
养老场景是Wi-Fi感知高价值赛道,依靠CSI信号监测老人呼吸,存在,跌倒状态,不需要智能穿戴设备晶振,保护老人隐私.这个场景对精度要求最高,主流方案都会选用SuntsuSUS,STH系列TCXO.稳定的时钟基准保障呼吸周期持续识别,跌倒事件快速判断,一旦检测到异常及时推送告警,是养老机构,居家养老监护硬件的可靠时序方案.
4.3室内Wi-Fi定位与区域入侵监测
基于CSI的室内亚米级定位,仓库区域入侵检测,通常采用多网关协同组网,多个节点同步采集信号,后端融合计算位置.多网关之间的时钟同步误差,载波相对频偏,直接决定定位精度.统一选用Suntsu同等级高精度晶振,各网关频率基准偏差可控,时间戳对齐更容易,有效提升定位准确度,减少定位跳点,轨迹错乱问题.
4.4睡眠监测,酒店无感感知,病房监护传感
酒店无感入住感知,病床旁非接触睡眠呼吸监测设备,需要长时间不间断采集CSI数据,昼夜温度变化大,设备长期通电运行.Suntsu低老化,宽温稳定晶振,保障全天24小时感知基线稳定,区分翻身,正常呼吸,呼吸暂停等不同状态,实现无感健康监测.
4.5多协议融合Wi-Fi-BLE双模传感模组
现在大量模组同时集成Wi-Fi感知,蓝牙广播,兼顾感知上报与配网.Suntsu晶振同时满足Wi-Fi射频和蓝牙基带的频偏要求,一套时钟器件支撑双协议稳定工作,避免两个无线链路互相干扰,频偏不匹配.
五,康华尔电子:Suntsu松图授权代理,助力Wi-Fi传感方案落地
Wi-Fi传感属于技术交叉型项目,很多软件算法团队在硬件晶振选型上经验不足,容易出现选型等级偏低,温漂指标匹配错误,样品和量产批次不一致等问题.作为Suntsu松图正规授权代理,深圳市康华尔电子聚焦无线IoT,Wi-FiCSI感知赛道,针对性打造配套服务,陪伴方案商从原型验证,试产到批量量产.
第一,原厂正品保障,参数真实可追溯.所有Suntsu晶振货源来自原厂正规渠道,杜绝散新,翻新,分选次级料,每一批次附带原厂资料,保证规格书指标与实物一致,避免因为器件品质问题导致CSI实验数据反复,结论不可信.
第二,分级样品快速供给,方便方案对比验证.常备Suntsu无源晶体,SSO有源振荡器,STH/SUS微型TCXO,32.768KRTC音叉晶振库存,覆盖Wi-Fi传感从入门人体存在到高端呼吸跌倒感知全系列型号.客户可以一次性申请不同精度等级样品,在同一套硬件上做对照测试,直观对比频漂,基线稳定性差异,快速确定合适方案,减少试错成本.
第三,专业选型技术支持,规避选型误区.康华尔技术团队熟悉Suntsu全系列晶振温漂,频差,老化,相位噪声参数,能够根据客户产品目标:是简单人体存在,呼吸监测还是室内定位,以及Wi-Fi芯片型号,工作温度范围,功耗预算,PCB空间,推荐匹配等级的晶振;同时协助核对负载电容,输出波形,供电电压,提前规避频偏偏大,起振不稳等问题.遇到复杂CSI基线漂移疑难问题,可对接Suntsu无线区域网晶振原厂FAE联合分析,定位是晶振,电源还是布局带来的相位漂移.
第四,稳定批量供货,支撑项目量产爬坡.Wi-Fi传感项目一旦方案定型,订单增长速度快,对交期,库存稳定性要求高.康华尔可以根据客户量产预测提前备货,协调原厂排产,缓解无线模组行业常见的物料交期紧张问题,保障SMT产线连续生产,同时支持小批量试产,多批次柔性供货,适配方案公司项目节奏.
第五,配套认证资料支持.协助向原厂索取规格书,可靠性测试报告,RoHS文件,支撑客户整机无线认证,项目验收资料归档,减少跨语言沟通成本,加快产品上市节奏.
六,Wi-Fi传感技术发展趋势与Suntsu的持续迭代
Wi-Fi传感正在从简单的有无检测,向精细化,多目标,多网关协同方向持续演进.Wi-Fi6E,Wi-Fi7更大带宽,更多子载波,给CSI感知带来更高的分辨率,同时对时钟基准的稳定性要求进一步抬高.未来的感知设备不再只识别单个人体动作,而是实现多人区分,姿态识别,手势交互,微小生命体征监测,对晶振的频率稳定度,相位噪声,同步性能持续提出更高标准.
同时,市场对设备小型化,低功耗需求持续提升,插座模组,超薄墙面面板,电池型无线感知节点越来越多,倒逼时序器件往更小封装,更低功耗方向发展.Suntsu持续迭代微型封装TCXO,低抖动小型SPXO,在压缩体积,降低功耗的前提下,维持高精度频率指标,适配新一代Wi-Fi感知SoC.
另外,行业也逐步形成共识:Wi-Fi传感硬件设计需要建立"算法+射频+时钟"协同设计思路,不再把晶振当成随便选用的通用物料.在方案前期就定义好时钟精度等级,把频偏,温漂指标纳入硬件BOM评审,才能减少后期算法反复调试,阈值频繁修改的工作量.康华尔电子会持续跟进Suntsu新品,第一时间向Wi-Fi传感方案团队推送新品方案,测试参考数据,和国内IoT开发者一起推动CSI感知技术商业化成熟.
