TST石英晶体,TZ1006AE,3215mm谐振器,32.768K晶振,6G通讯晶振

频率：32.768KHz

尺寸：3.2x1.5mm

TST石英晶体,TZ1006AE,3215mm谐振器,32.768K晶振,6G通讯晶振，台湾TST嘉硕晶振，型号TZ1006AE，小体积晶振尺寸：3.2x1.5mm，频率：32.768KHz，两脚贴片晶振，无源晶振，石英晶振，石英晶体谐振器，无铅环保晶振，工作温度范围：-40℃至+85℃，具有超小型，轻薄型，卓越的可靠性和性能，超微型封装，可用于表面安装技术和红外回流工艺。3215晶振应用于：通讯设备晶振，钟表电子晶振，智能手表，时钟晶振，智能手机，平板电脑，仪器仪表设备，智能门锁，无线蓝牙，数码电子等应用。

订购热线：0755-27838351

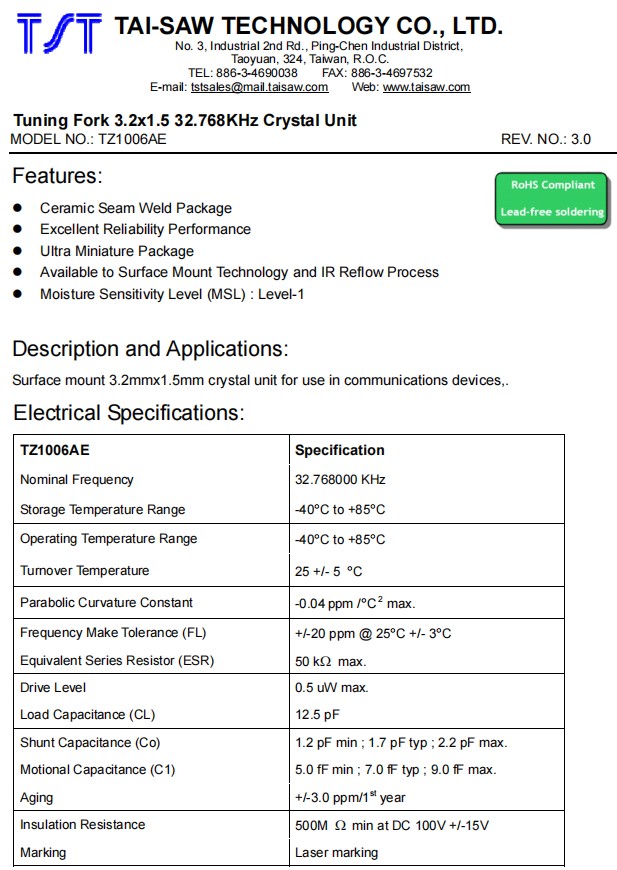

TST石英晶体,TZ1006AE,3215mm谐振器,32.768K晶振,6G通讯晶振，参数表

TZ1006AE	Specification
Nominal Frequency	32.768000 KHz
Storage Temperature Range	-40°C to +85°C
Operating Temperature Range	-40°C to +85°C
Turnover Temperature	25 +/- 5 °C
Parabolic Curvature Constant	-0.04 ppm /°C 2 max.
Frequency Make Tolerance (FL)	+/-20 ppm @ 25°C +/- 3°C
Equivalent Series Resistor (ESR)	50 kW max.
Drive Level	0.5 uW max.
Load Capacitance (CL)	12.5 pF
Shunt Capacitance (Co)	1.2 pF min ; 1.7 pF typ ; 2.2 pF max.
Motional Capacitance (C1)	5.0 fF min ; 7.0 fF typ ; 9.0 fF max.
Aging	+/-3.0 ppm/1st year
Insulation Resistance	500M W min at DC 100V +/-15V
Marking	Laser marking

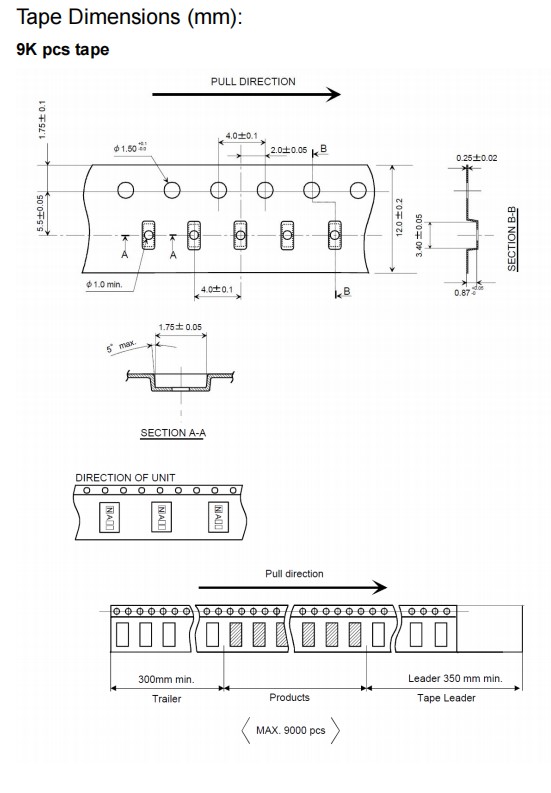

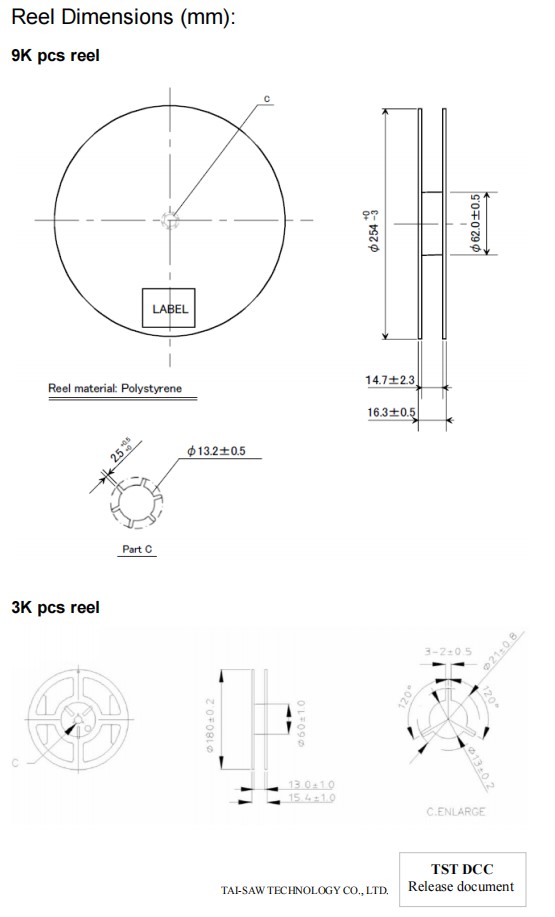

TST石英晶体,TZ1006AE,3215mm谐振器,32.768K晶振,6G通讯晶振，尺寸图

TST石英晶体,TZ1006AE,3215mm谐振器,32.768K晶振,6G通讯晶振

32.768KHz是款实时时钟晶振，它的作用是可以产生时序电路基准信号。而之所以选用32.768K是因为它是2的15次幂，是因为可以很精确的得到一秒的计时。不仅如此，包括所有的实时时钟晶振一般都是32.768K或其倍频。32.768K晶振的负载电容都是12.5pf。常用32.768K晶振的电子产品有智能手机、智能手表、安防和可穿戴设备等等。也还有很多生活类、工业类电子也会常用到这款频率的进口晶振。
