Microchip差分晶振,VC-830-ECF-GAAN-156M250000TR,超声波6G晶振，美国进口晶振，Microchip晶振，型号：VC-830，编码为：VC-830-ECF-GAAN-156M250000TR，频率为：156.250 MHz，小体积晶振尺寸： 3.2x2.5 mm， LVPECL输出差分晶振，六脚贴片晶振，有源晶振，石英晶体振荡器，石英晶振，-40°C到+105°C温度范围，±30 ppm稳定性，电源电压3.3V。具有超小型，轻薄型，低抖动，低功耗，低电源电压，低耗能，低相位噪声，低损耗，低电平等特点。石英晶振应用于：医疗设备、超声波，以太网、GbE、同步，光纤通道，PON时钟源的A/D、D/As、FPGAs，测试和测量，存储区域网络应用。

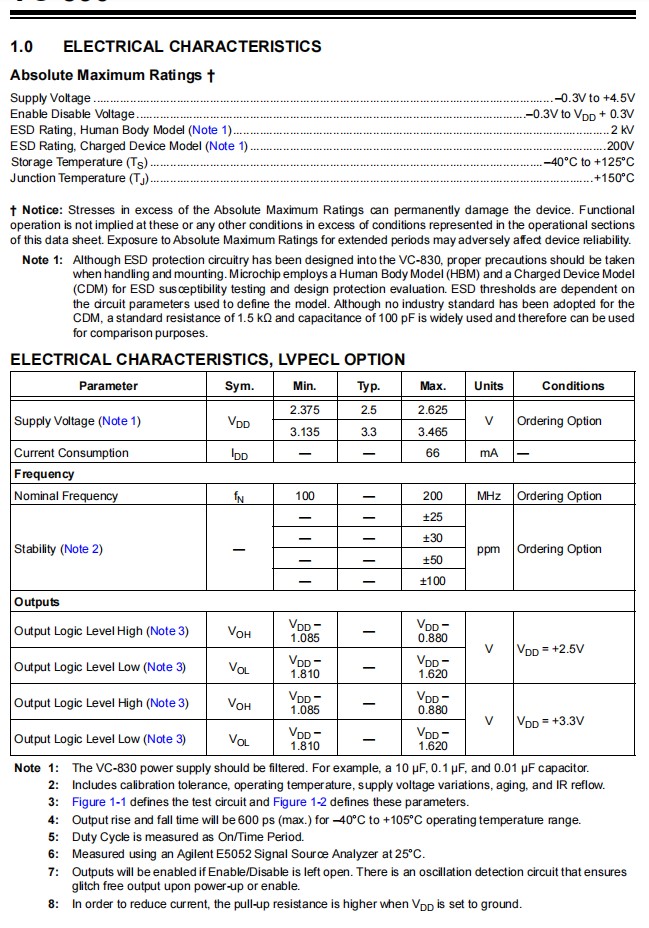

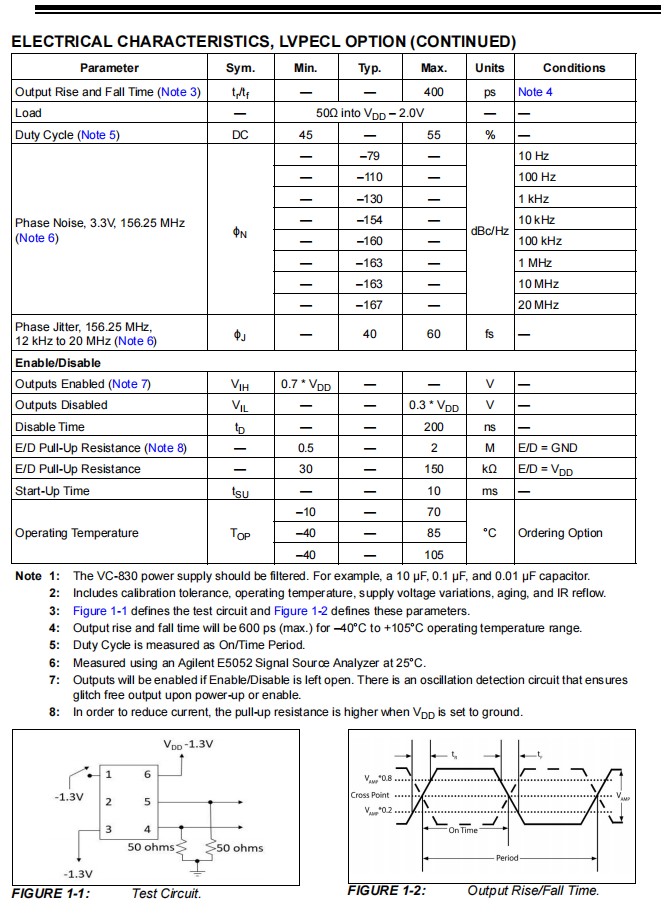

Microchip差分晶振,VC-830-ECF-GAAN-156M250000TR,超声波6G晶振，参数表
|
Parameter
|
Sym.
|
Min.
|
Typ.
|
Max.
|
Units
|
Conditions
|
|
Supply Voltage (Note 1)
|
V DD
|
2.375
|
2.5
|
2.625
|
V
|
Ordering Option
|
|
3.135
|
3.3
|
3.465
|
|
Current Consumption
|
IDD
|
|
|
29
|
mA
|
2.5V
|
|
|
|
30
|
3.3V
|
|
Frequency
|
|
Nominal Frequency
|
fN
|
|
156.250
|
|
MHz
|
Ordering Option
|
|
Stability (Note 2)
|
|
|
|
±25
|
ppm
|
Ordering Option
|
|
|
|
±30
|
|
|
|
±50
|
|
|
|
±100
|
|
Outputs
|
|
Output Logic Level High (Note 3)
|
V OH
|
|
1.43
|
1.6
|
V
|
|
|
Output Logic Level Low (Note 3)
|
VOL
|
0.9
|
1.10
|
|
|
Output Amplitude
|
|
±247
|
±350
|
±454
|
mV
|
|
|
Differential Output Error
|
|
|
|
50
|
mV
|
|
|
Offset Voltage
|
|
1.125
|
1.25
|
1.375
|
V
|
|
|
Offset Voltage Error
|
|
|
|
50
|
mV
|
|
Output Leakage Current, Outputs
Disabled
|
—
|
—
|
—
|
30
|
µA
|
—
|
|
Output Rise and Fall Time (Note 3)
|
tr/tf
|
|
|
300
|
ps
|
Note 4
|
|
Load
|
|
100Ω Differential
|
|
|
|
Duty Cycle (Note 5)
|
DC
|
45
|
|
55
|
%
|
|
Phase Noise, 3.3V,156.25 MHz
(Note 6)
|
φN
|
|
–79
|
|
dBc/Hz
|
10 Hz
|
|
|
–110
|
|
100 Hz
|
|
|
–130
|
|
1 kHz
|
|
|
–154
|
|
10 kHz
|
|
|
–160
|
|
100 kHz
|
|
|
–162
|
|
1 MHz
|
|
|
–163
|
|
10 MHz
|
|
|
–164
|
|
20 MHz
|
Phase Jitter, 156.25 MHz,
12 kHz to 20 MHz (Note 6)
|
φJ
|
—
|
43
|
64
|
fs
|
—
|
Microchip差分晶振,VC-830-ECF-GAAN-156M250000TR,超声波6G晶振，尺寸图

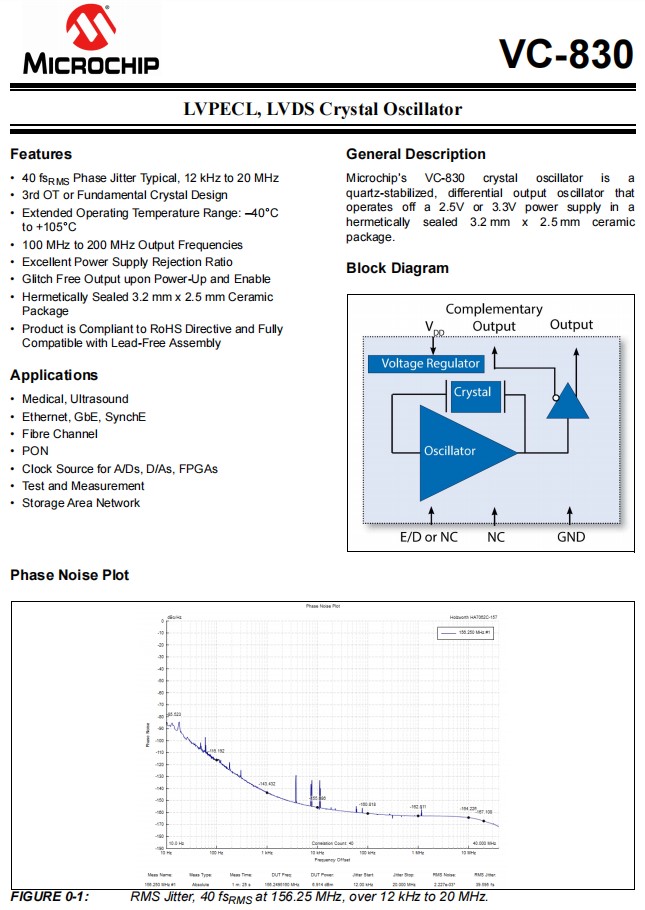

Microchip差分晶振,VC-830-ECF-GAAN-156M250000TR,超声波6G晶振
产品特点：
•典型的40 fsRMS相位抖动，12 kHz至20 MHz
•第三次OT或基础水晶设计
•扩展的工作温度范围：-40°C至+105°C
•100 MHz至200 MHz输出频率贴片石英晶振
•卓越的电源抑制率
•通电和启用时无故障输出
•密封3.2 mm x 2.5 mm陶瓷封装
•产品符合RoHS指令，与无铅组件完全兼容
应用于：医疗设备、超声波，以太网、GbE、同步，光纤通道，PON时钟源的A/D、D/As、FPGAs，测试和测量，存储区域网络应用。
