在诸多电子元件中,晶振被称为电路的心脏,IC是电路的大脑,不同的器件有着不同的角色.石英贴片晶振是使用最多的一种频率元件.但是下面我们所介绍到的是晶体滤波器.

技术用词

支架:一个外壳,内有一块薄薄的石英晶体,带有真空蒸发的金属电极和用于连接的端子.

标称频率:这通常是指规范中给出的输入频率的标称值,其他频率可以参考该标称值.通常,标称频率表示中心频率(fo)或载波频率(fc).

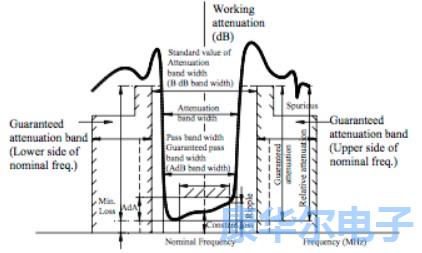

通带宽:衰减等于或小于指定值插入损耗的通带宽度.

停止带宽:衰减等于或大于指定值的停止带宽阻止带宽衰减.

衰减带宽:确保相对衰减值与指定衰减值相同或更高的值处的频率宽度.

纹波:纹波(通带中)是通带内最大和最小衰减之间的差值.

杂散响应:阻带中非常响应引起的最小衰减.杂散响应通常出现在高于中心频率的频率上.

终端阻抗:由源或负载提供给滤波器的阻抗中的任一个,并且由电阻部分(Rt)和包括杂散电容的并联电容部分(Ct)描述.

插入损耗:插入滤波器之前传递到负载阻抗的功率与插入滤波器后传递到负载阻抗的功率之间的对数比.

注意保证:在指定频率范围内保证的最大衰减.

群延迟失真:除非另有说明,否则通带内的最大和最小群延迟之间的差异.

平衡型和不平衡型:平衡型是一对端子未连接到壳体的型号.不平衡型是一对端子中的一个连接到壳体的型号.

因为你不了解这些性能才用不好晶体滤波器

晶体过滤器测试设置

由源或负载提供的终端阻抗由电阻器和电容器(电容型)或电阻器和“负”电容器(电感型)表示.对于电容型,表中给出的电容器的指定值可用于测试电路.对于电感型(“负电容”),需要LC网络来补偿负电容.

应用

晶体滤波器广泛用于移动通信系统,移动电话,寻呼机,无绳电话和无线电.ILSI根据客户要求制造晶体滤波器,包括终端阻抗,通带宽度和衰减带宽.

一般信息

描述:单片晶体滤波器有两组电极沉积在同一块石英板上.这形成了两个谐振器,它们之间具有声学(机械)耦合.如果声耦合正确,将实现2-ButterworthChebyshev响应.可以在同一板上制造两个以上的谐振器,产生多重响应.单片晶体滤波器技术很受欢迎,因为它产生的元件数量少,单元件滤波器成本低于集总元件.

对于基本模式,单片晶体滤波器通常在5MHz30MHz的范围内制造,对于第三泛音模式,单晶晶体滤波器,贴片滤波器的制造频率高达95MHz.QL的范围从20010,000.

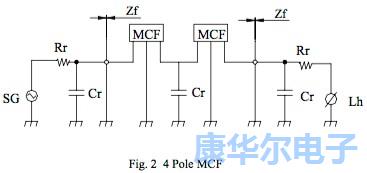

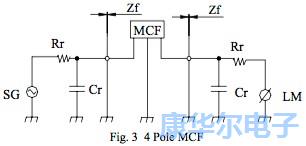

测试配置:两个极点滤波器级联,产生四个,六个,八个或更多极点滤波器响应,并在两个极点之间增加耦合电容.
