Wi2Wi晶振,VC29压控晶体振荡器,V29T25000XCBB3RX低耗能晶振

频率:0.750MHZ~160.000MHZ

尺寸:14.0*9.1mm

VCXO压控晶振主要由石英晶体谐振器、变容二极管和振荡电路组成,其工作原理是通过控制电压来改变变容二极管的电容,从而“牵引”石英谐振器的频率,以达到频率调制的目的。VCXO压控晶振大多用于锁相技术、频率负反馈调制的目的。
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

Wi2Wi晶振,VC29压控晶体振荡器,V29T25000XCBB3RX低耗能晶振,VC29系列压控晶振(VCXO)确保在苛刻的环境下精确的频率。该VCXO具有超低相位噪声、低抖动和在高振动环境中的出色性能,提供标准和定制频率。

Wi2Wi晶振公司成立于2005年,总部位于加利福尼亚州圣何塞,是一家垂直整合技术公司,设计,制造和销售高性能,低功耗无线连接解决方案,全球导航卫星系统模块和频率控制设备。在威斯康星州米德尔顿和印度海德拉巴设有办事处。Wi2Wi的产品和增值服务提供高度集成,坚固耐用,可靠的多协议无线执行器,内置软件,以及为全球客户提供定制的定时和频率控制设备。该公司的产品和服务涉及物联网(IoT),机器对机器(M2M),航空电子,空间和政府赞助项目市场的众多应用。

Wi2Wi继续广泛关注根据客户需求开发新产品,包括贴片晶振,无源晶振,有源晶体石英晶体振荡器,石英晶振,温补晶振压控晶振。并确保我们生产的每个类别都有全系列的产品。新型TCH系列TCXO扩展了我们目前的高稳定性,高冲击和高振动,是航空电子,太空和军事市场中高精度应用的理想选择。TCH系列是我们高可靠性和高性能TCXO系列的一个很好的补充。“Wi2Wi总裁兼首席执行官Zachariah Mathews说。

型号

VC29 (VCXO)

输出频率范围

0.750MHZ~160.000MHZ

标准频率

16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz

电源电压范围

+3.3~+5.0V

电源电压(Vcc)

+3.3~+5.0V

消耗电流

+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)

待机时电流

-

输出电压

0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled)

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6 max.(After 2 reflows)

温度特性

±0.5×10-6,±2.5×10-6 max./-30~+85℃
±0.5×10-6,±2.5×10-6 max./-40~+85℃(Option)

电源电压特性

±0.2×10-6 max.(VCC ±5%)

负载变化特性

±0.2×10-6 max.(10kΩ//10pF±10%)

长期变化

±1.0×10-6 max./year

频率控制

控制灵敏度

-

频率控制极性

-

启动时间

2.0ms max.

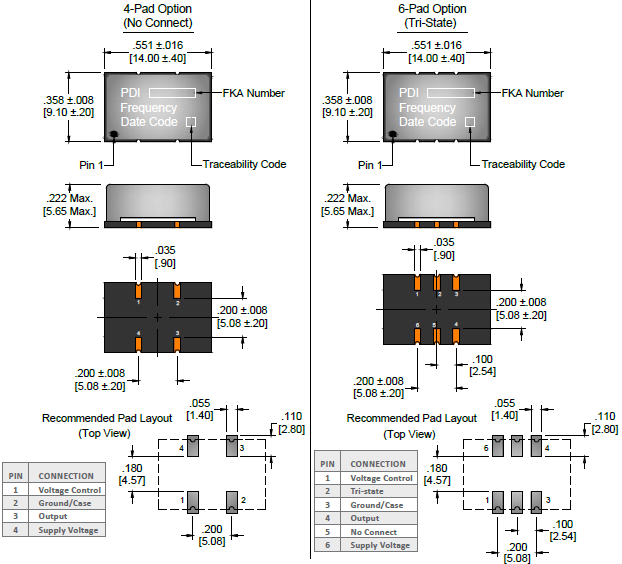

VC29 14_9mm VCXO

Wi2Wi晶振,VC29压控晶体振荡器,V29T25000XCBB3RX低耗能晶振

热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶体的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英贴片晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性:
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

Wi2Wi晶振,VC29压控晶体振荡器,V29T25000XCBB3RX低耗能晶振
