泰艺晶振,温补晶振,TX晶振,TXETBLSANF-26.000000晶振

频率:10-52MHZ

尺寸:3.2*2.5mm

为什么越来越多的晶体企业都着手向汽车电子市场进军呢,然而汽车电子的要求也比科技数码产品高的的多,特别是耐温这块,都有一定的要求值,比如:3225有源晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高的信赖性适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高的温回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

泰艺晶振,温补晶振,TX晶振,TXETBLSANF-26.000000晶振,贴片晶振本身体积小,薄型石英晶体振荡器,特别适用于有目前快速发展的电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高的温回流焊曲线特性.

贴片晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。

项目

符号

规格说明

条件

输出频率范围

f0

10-52MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.8-3.0V

联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.epsoncrystal.com

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

泰艺有源晶振编码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Type 类型 Frequency 频率 Voltage - Supply电压 Size / Dimension 尺寸 Height - Seated (Max)高度
TXETBLSANF-26.000000 Taitien TX TCXO 26MHz 2.8 V ~ 3.3 V 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
TXETBLSANF-26.000000 Taitien TX TCXO 26MHz 2.8 V ~ 3.3 V 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
TXETBLSANF-26.000000 Taitien TX TCXO 26MHz 2.8 V ~ 3.3 V 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
TXETALSANF-26.000000 Taitien TX TCXO 26MHz 2.8 V ~ 3.3 V 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
TXETALSANF-26.000000 Taitien TX TCXO 26MHz 2.8 V ~ 3.3 V 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
TXETALSANF-26.000000 Taitien TX TCXO 26MHz 2.8 V ~ 3.3 V 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
TXEABDSANF-32.000000 Taitien TX VCTCXO 32MHz 2.8 V ~ 3.3 V 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
TXEABDSANF-32.000000 Taitien TX VCTCXO 32MHz 2.8 V ~ 3.3 V 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)

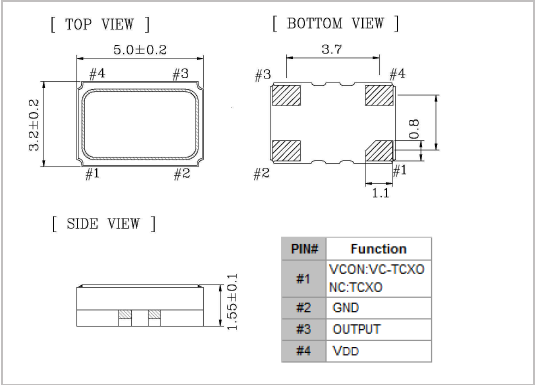

TW 5032

泰艺有源晶振产品列表:

TY TX

(1)线路连接的电阻(R)与晶体串联

(2)从起点到振荡的停止点调整R的值。

(3)振荡期间测量R的值。

(4)你将能够获得负电阻的值,|·R|= R +的Rr,和RR =晶振的阻力。

附:所连接的电路的杂散电容,可能会影响测定值。

如果有源晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话,我们有三种方法来改善这样的情况:

降低外部电容(Cd和CG)的值,并采用其他石英晶振具有较低负载电容(CL)。

 采用具有较低电阻(RR)的晶振。

 使用光盘和CG的不等价的设计。我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。

当有信号输出从XOUT但不辛,其表示后面的功耗的情况下 - 电极后端电路是极其巨大的。我们可以添加一个缓冲电路的输出和它的后电极之间,以驱动后端电路。

但1-5的方法上面提到的,你也可以按照步骤1-4-4的三种方法。如有不明白请联系我公司晶振的应用工程师和IC制造商寻求进一步的帮助,如果你的问题不能得到解决。系统无法运行,因为压电晶体没有足够的输出波形振幅。

泰艺晶振,温补晶振,TX晶振,TXETBLSANF-26.000000晶振

泰艺晶振电子自公司成立以来,秉持对环境保护承诺宣言:『还给后代一个干净的地球』,所有活动应遵从以下政策:

1. 晶振,石英晶振,有源晶振,压控晶振自设计阶段至成品完成后之服务即应考察该产品对环境产生之冲击,3225有源晶振避免使用会造成污染之原物料及制程;对污染之防治应从根源解决问题,以《不产生、不使用》为最高指导原则。

2.若无法避免需产生或使用时,应管制单位产生量及使用量,做持续性之追踪管制、改进并制定预防方案或是降低污染量,小型普通有源晶振水电等消耗性(能)资源使用,应从系统研究改善使用效率,以达成节约能源之目标。

泰艺晶振,温补晶振,TX晶振,TXETBLSANF-26.000000晶振
