PDI高可靠性晶振,L4两脚插件晶振,电视机晶振，插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
美国PDI晶振公司在1989年已是频率控制设备的主要供货商，致力于生产制造频率控制元器件，石英晶振，晶体振荡器，滤波器等系列产品规格的销售。频率控制产品:Crystals石英晶体谐振器，无源晶振, Filter晶体滤波器, XO晶体振荡器，VCXO压控晶振, TCXO温补晶振, OCXO恒温晶振, TC-OCXO温补恒温晶振, XO SMD封装系列, XO引线式封装系列, TCXO SMD封装系列, TCXO引线式封装系列, OCXO恒温晶振, OCXO SMD晶振系列, OCXO引线式封装系列, TCVCXO温补压控晶振，石英晶体振荡器等。PDI晶振所制造的频率控制设备使用在军事，工业，医学，汽车，通讯，蓝牙，航空电子设备和商业的市场。
无论什么的要求，我们工程师的职员和销售人员会指引你哪些是正确适合的产品。PDI包涵一大范围的市场详细的能力，能提供任何产品的设计分析。我们会持续介绍新产品和技术的特殊包装和高频率设计。欢迎与我们工程师及销售人联系。
|

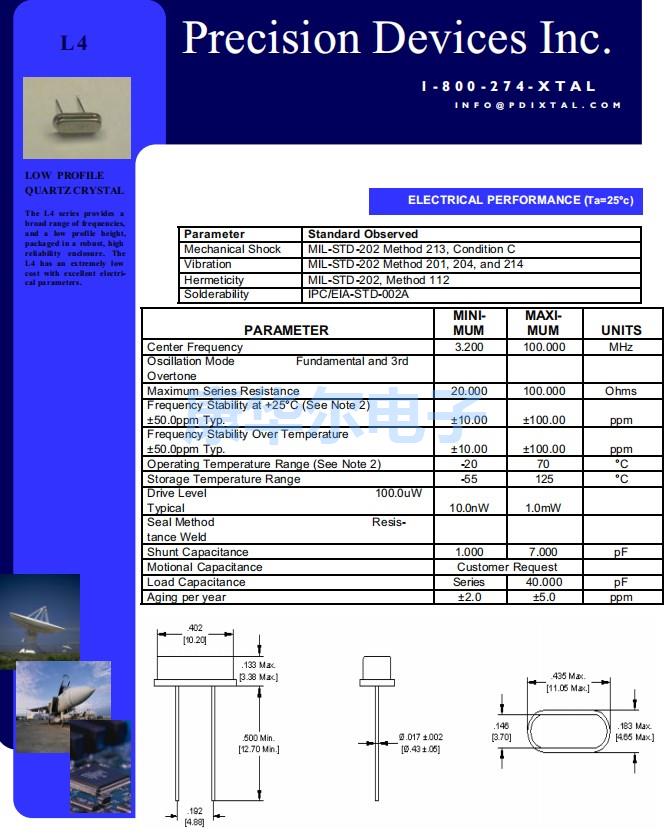

PARAMETER
|
MINI-MUM
|
MAXI-MUM
|
UNITS
|
|
Center Frequency
|
3.2
|
100
|
MHz
|
Oscillation Mode Fundamental and 3rd
Overtone
|
|
|
|
|
Maximum Series Resistance
|
20.000
|
100.000
|
Ohms
|
Frequency Stability at +25°C (See Note 2)
±50.0ppm Typ.
|
±10.00
|
±100.00
|
ppm
|
Frequency Stability Over Temperature
±50.0ppm Typ.
|
±10.00
|
±100.00
|
ppm
|
|
Operating Temperature Range (See Note 2)
|
-20
|
70
|
°C
|
|
Storage Temperature Range
|
-55
|
125
|
°C
|
Drive Level 100.0uW
Typical
|
1.0mW
|
10.0nW
|
|
|
Seal Method Resis- tance Weld
|
|
|
|
|
Shunt Capacitance
|
1.000
|
7.000
|
pF
|
|
Motional Capacitance
|
Customer Request
|
|
Load Capacitance
|
Series
|
40.000
|
pF
|
|
Aging per year
|
±2.0
|
±5.0
|
ppm
|

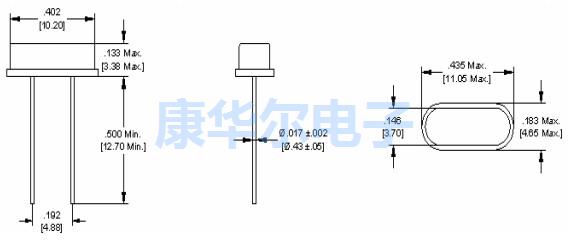

PDI高可靠性晶振,L4两脚插件晶振,电视机晶振
超声波清洗
(1)使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下,晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为32.768K晶体可能受到破坏.
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对石英晶振产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶振.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.
机械振动的影响
当进口晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
PDI高可靠性晶振,L4两脚插件晶振,电视机晶振
PDI Crystal环保基本理念：
1.作为良好的企业市民，遵循本公司的行动方针，充分关心维护地球环境。遵守国内外的有关环保法规。
2.保护自然环境，充分关注自然生态等方面的环境保护，维持和保全生物多样性。
3.有效利用资源和能源，认识到资源和能源的有限性，努力进行有效利用。
4为构建循环型社会做出贡献，致力于减少废弃物及废弃物的再利用核再生循环，努力构建循环型社会。
5.推进环保型业务，充分发挥综合实力，推进环保型业务，为减轻社会的环境负荷做出贡献。
6.建立环境管理系统，充分运用环境管理系统，设定环境目的和目标，定期修正，不断改善，努力预防环境污染。
生产石英贴片晶振，石英晶体谐振器，晶体振荡器等产品对环境与发展对策：实行可持续发展战略。采取有效措施，防治工业污染。提高能源利用效率，改善能源结构。运用经济手段保护环境。大力推进科技进步，加强环境科学研究，积极发展环境保护产业。健全环境法规，强化环境管理。加强环境教育，不断提高环境意识。
