NSK晶振,贴片晶振,NXD-75晶振,7050晶振

频率:6~125MHZ

尺寸:7.0*5.0mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

津绽石英科技股份有限公司为专业的石英频率控制装置制造商。我们的主要生产产品为全系列石英晶体振荡子(DIP&SMD X'TAL),谐振器,压电石英晶体(SMD OSLLATOR)和电压晶体控制振荡器(SMD VCXO)。津绽石英科技股份有限公司拥有超过10年以上的生产经验,秉持着持续开发与专业技术支持,提供使用者最佳的解决方案及最佳的服务品质。NSK之环境管制物质控制规范,系依「欧盟RoHS指令标准参数」,「REACh法规」,「SONY技术标准SS-00259」以及其他客户要求NSK之环境管制物质控制规范。

NSK晶振,贴片晶振,NXD-75晶振,7050晶振,普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

石英晶振真空退火技术:石英晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性。

NSK晶振规格

单位

频率范围

石英晶振基本条件

标准频率

f_nom

6~125MHZ

标准频率

储存温度

T_stg

-55°C ~ +125°C

裸存

工作温度

T_use

-10°C ~ +70°C

标准温度

激励功率

DL

1~100μW Max.

推荐:1μW ~ 100μW

频率公差

f_— l

±10~100ppm× 10-6 (标准),
(±15 × 10-6 ~ ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.epsoncrystal.com/

频率温度特征

f_tem

±10~100ppm × 10-6/-20°C ~ +70°C

超出标准的规格请联系我们.

负载电容

CL

6~32pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

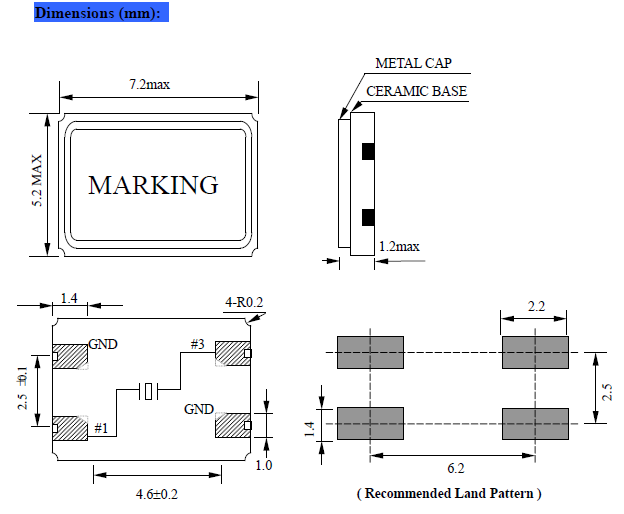

NXD-75 7050

所有石英晶体和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。NSK晶振,贴片晶振,NXD-75晶振,7050晶振

同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的石英贴片晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
耐焊性:将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏进口晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

NSK津绽晶振集团将有效率的使用自然资源和能源,以便从源头减少7050石英晶体谐振器废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. NSK晶振,贴片晶振,NXD-75晶振,7050晶振

所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进SMD进口无源晶振合理有效的公共政策的制订实施加强战略联系.NSK津绽晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、普通晶体振荡器(SPXO)材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.

对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用7050无源贴片晶振对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.NSK晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.
