京瓷晶振,有源晶振,KC2016B晶振,KC2016B25.0000C1GE00晶振

频率:1.5-50MHZ

尺寸:2.0*1.6mm

有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,2016晶振断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

京瓷晶振,有源晶振,KC2016B晶振,KC2016B25.0000C1GE00晶振,2016mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高的速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于有源贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用

项目

符号

规格说明

条件

输出频率范围

f0

1.5-50 MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.60-3.63 V

联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -10 to +70

请联系我们查看更多资料http://www.epsoncrystal.com

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

京瓷有源贴片晶振编码列表:

Manufacturer Part Number Manufacturer Series Part Status Frequency 频率 Voltage - Supply电压 Operating Temperature     工作温度 Size / Dimension 尺寸 Height - Seated (Max)高度
KC2016B25.0000C1GE00 AVX Corp/Kyocera Corp KC2016B-C1 Active 25MHz 1.6 V ~ 3.63 V -40°C ~ 85°C 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.022" (0.55mm)
KC2016B25.0000C1GE00 AVX Corp/Kyocera Corp KC2016B-C1 Active 25MHz 1.6 V ~ 3.63 V -40°C ~ 85°C 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.022" (0.55mm)
KC2016B25.0000C1GE00 AVX Corp/Kyocera Corp KC2016B-C1 Active 25MHz 1.6 V ~ 3.63 V -40°C ~ 85°C 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.022" (0.55mm)
KC2016B27.0000C1GE00 AVX Corp/Kyocera Corp KC2016B-C1 Active 27MHz 1.6 V ~ 3.63 V -40°C ~ 85°C 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.022" (0.55mm)
KC2016B27.0000C1GE00 AVX Corp/Kyocera Corp KC2016B-C1 Active 27MHz 1.6 V ~ 3.63 V -40°C ~ 85°C 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.022" (0.55mm)
KC2016B27.0000C1GE00 AVX Corp/Kyocera Corp KC2016B-C1 Active 27MHz 1.6 V ~ 3.63 V -40°C ~ 85°C 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.022" (0.55mm)
KC2016B3.68640C1FE00 AVX Corp/Kyocera Corp KC2016B-C1 Active 3.6864MHz 1.6 V ~ 3.63 V -40°C ~ 85°C 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.022" (0.55mm)

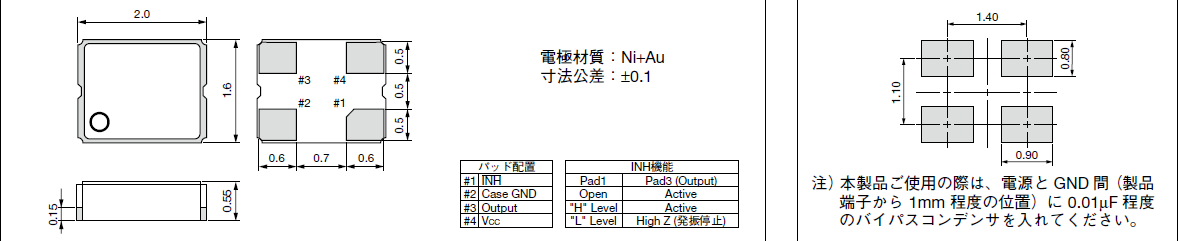

KC2016B_c1_2.0_1.6

京瓷有源贴片晶振产品列表:

KC2016B KC2520B

1.晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

2.晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英贴片晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

3.机械振动的影响

有源晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

京瓷晶振,有源晶振,KC2016B晶振,KC2016B25.0000C1GE00晶振

京瓷晶振全体员工都积极地投身环保活动,希望能够在兼顾环保性和经济性的同时,实现可持续发展。尤其是在节能、温室效应对策方面,引进节能设备、安装太阳能发电系统、SPXO振荡器实施墙面绿化等开展了一系列节能活动。此外,还开展了保护生物多样性等活动。京瓷晶振为区域发展所做的贡献受到了高度评价,连续6年荣获日本环境省颁发的"防止全球变暖活动环境大臣表彰奖",成为获奖次数最多的企业。

京瓷晶振的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平。

实施创新战略,提高自主创新能力,2016有源晶振确保公司可持续发展。实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标。
