京瓷晶振,贴片晶振,CX5032SA晶振,CX5032SA08000H0PSVZ1晶振

频率:7000-40000KHZ

尺寸:5.0*3.2mm

5032mm体积的晶振,可以说是目前小型数码产品的福音,目前小型的智能手机里面所应用的就是小型的无源贴片晶振,该产品适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高的稳定度,小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高的速贴片机应用,以及高的温回流焊接(产品无铅对应),为无铅产品.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

京瓷晶振,贴片晶振,CX5032SA晶振,CX5032SA08000H0PSVZ1晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高的温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高的温回流温度曲线要求.

石英晶振的切割设计:用不同角度对5032无源晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型。不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切。其它切型还有 CT、DT、GT、NT 等。

京瓷晶振规格

单位

频率范围

石英晶振基本条件

标准频率

f_nom

8000-40000KHZ

标准频率

储存温度

T_stg

-40°C ~ +150°C

裸存

工作温度

T_use

-40°C ~ +150°C

标准温度

激励功率

DL

10~100μW Max.

推荐:1μW ~ 100μW

频率公差

f_— l

±50× 10-6 (标准),
(±15 × 10-6 ~ ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.epsoncrystal.com/

频率温度特征

f_tem

±200× 10-6/-20°C ~ +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

京瓷无源贴片晶振编码列表:

Manufacturer Part Number原厂编码 Manufacturer厂家 Series型号 Type 系列 Frequency Operating Temperature    工作温度 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
CX-96F-040.000-E0107 AVX Corp/Kyocera Corp CX5032SB MHz Crystal 40MHz 0°C ~ 85°C 4-SMD, No Lead 0.193" L x 0.122" W (4.90mm x 3.10mm) 0.031" (0.80mm)
CX-96F-040.000-E0107 AVX Corp/Kyocera Corp CX5032SB MHz Crystal 40MHz 0°C ~ 85°C 4-SMD, No Lead 0.193" L x 0.122" W (4.90mm x 3.10mm) 0.031" (0.80mm)
CX-96F-040.000-E0107 AVX Corp/Kyocera Corp CX5032SB MHz Crystal 40MHz 0°C ~ 85°C 4-SMD, No Lead 0.193" L x 0.122" W (4.90mm x 3.10mm) 0.031" (0.80mm)
CX5032SA08000H0PSVZ1 AVX Corp/Kyocera Corp CX5032SA MHz Crystal 8MHz -40°C ~ 125°C 4-SMD, No Lead 0.193" L x 0.122" W (4.90mm x 3.10mm) 0.039" (1.00mm)

CX5032SA_5.0_3.2

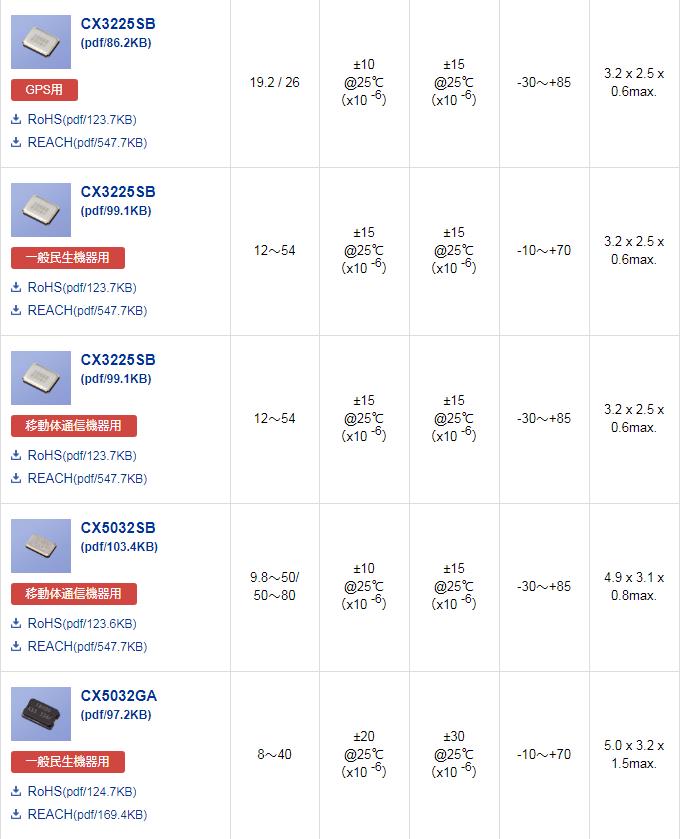

京瓷无源贴片晶振产品列表:

CX3225SB CX5032SB GA

1:抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。

2:辐射

贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。

3:化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。

4:粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。)

5:卤化合物

请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

6:静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

京瓷晶振,贴片晶振,CX5032SA晶振,CX5032SA08000H0PSVZ1晶振

京瓷晶振的CSR活动基于以"作为人何谓正确"为判断基准的"京瓷哲学"。希望通过实践京瓷哲学,解决CSR课题,并构建与利益相关者相互信赖的关系,实现集团的可持续发展,同时为社会的健全发展做出贡献。

京瓷晶振将“防止全球变暖、节能性”、“资源循环性”、“环保、产品安全性”这3个主题视为最重要的课题,5032贴片晶振在产品开发阶段就明确地设定了相应的环保理念。

京瓷晶振集团希望销售的所有产品都能为地球环保做贡献,因此致力于开发环境友好型产品。为进行环境友好型产品的设计,京瓷晶振明确了“环境友好理念”。将对于防止全球变暖、节能、节省资源、日本进口晶振削减有害物质做出积极贡献的产品定为“环保商品”,并针对所有产品设定了以环境友好理念为基础的评价基准。通过这些努力,在2015年度,环保商品的比例达到了99%。今后,京瓷晶振集团将继续开展相关活动,为提供更多环境友好型产品而努力。

京瓷晶振,贴片晶振,CX5032SA晶振,CX5032SA08000H0PSVZ1晶振
