SMI晶振,1610石英晶振,110SMX谐振器

频率:32.768KHZ

尺寸:1.6*1.0mm

贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,WirelessLAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

SMI晶振,1610石英晶振,110SMX谐振器.贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

石英晶振曲率半径加工技术:贴片晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法.:1,是指球面加工曲率半径的工艺设计(a,球面的余弦磨量;b,球面的均匀磨量;c,球面加工曲率半径的配合)2,在加工时球面测量标准的设计原则(曲率半径公式的计算).

SMI晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观,在所有的32.768K晶振,压电陶瓷谐振器,晶体振荡器,有源晶振产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.

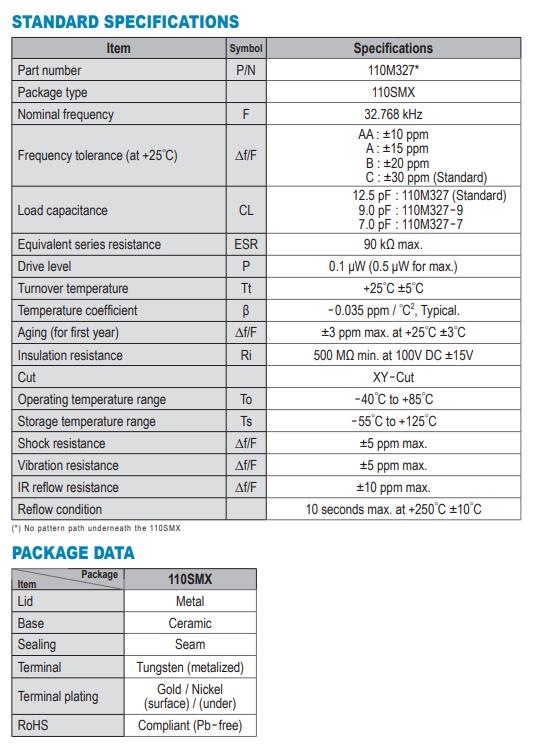

SMI晶振规格

单位

频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHz

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-40°C~+85°C

标准温度

激励功率

DL

10~100μW Max.

推荐:1μW ~ 100μW

频率公差

f_— l

±10ppm,±15ppm,

±20ppm,±30ppm


+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.epsoncrystal.com/

频率温度特征

f_tem

-0.04× 10-6/

超出标准的规格请联系我们.

负载电容

CL

7PF,9PF,12.5PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

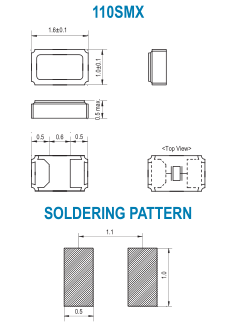

110SMX 1610

卤化合物

请勿在卤素气体环境下使用SMD无源晶体.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

静电

过高的静电可能会损坏小尺寸贴片谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

激励功率

在晶体单元上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率.

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加.

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容.

晶体振荡器和实时时钟模块

所有日产晶振和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCCGND.

热影响

重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

110SMX

SMI晶振集团环保基本理念:

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用.

4为构建循环型社会做出贡献,致力于减少温补晶振,石英晶体振荡器, 压电石英晶体元器件,压电石英晶体,有源晶体,石英晶振,贴片晶振材料的废弃物及废弃物的再利用核再生循环,努力构建循环型社会.

5.推进环保型业务,充分发挥综合实力,推进石英晶振,贴片晶振环保型业务,为减轻社会的环境负荷做出贡献.

6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.

SMI晶振集团所生产的压电石英晶体,有源晶体,温补晶体振荡器(TCXO,恒温晶体振荡器(OCXO)完全符合ISO14001环境管理体系标准的要求,体现了一个适合,三个承诺和一个框架:

建造美丽家园——适合于我公司的生产活动,产品以及服务过程的性质.规模与环境影响;

持续改进——持续改进环境绩效和环境管理体系的承诺;

减少污染,节能降耗——污染预防的承诺;

依法治理——遵守现行适用的环境法律,法规和其他要求的承诺;

减少污染,节能降耗,建造美丽家园;依法治理,持续改进,净化一片蓝天提供了建立和评审环境目标和指标的框架.

SMI晶振环境影响的最小化:遵照社会的期望,改进我们的环境行为,我们将通过有效利用森林,能源以及其它资源,减少各种形式的废物来实现这一承诺.

SMI晶振环境管理体系:在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.

环境行为评价:评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.

加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用温补晶体振荡器,恒温晶体振荡器,晶振,石英晶振,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响.

我们的活动,产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,压控振荡器, 晶振,石英晶振更趋于绿色,提高本公司的社会形象.
