加高晶振,贴片晶振,HSX530G晶振,XSHO25000FC1H-H晶振

频率:8-50MHZ

尺寸:3.2*2.5mm

目前小型的智能手机里面所应用的就是小型的石英晶振,3225mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的选择,小体积的台产晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品好的选择,符合RoHS/无铅.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

加高晶振,贴片晶振,HSX530G晶振,XSHO25000FC1H-H晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

       石英晶振的真空封装技术:是指石英水晶谐振器在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

加高晶振规格

单位

贴片晶振频率范围

晶振基本条件

标准频率

f_nom

8-50MHZ

标准频率

储存温度

T_stg

-40°C  +125°C

裸存

工作温度

T_use

-10°C  +60°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW  100μW

频率公差

f_— l

±10 × 10-6 (标准),
(±15 × 10-6  ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.epsoncrystal.com

频率温度特征

f_tem

±30 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

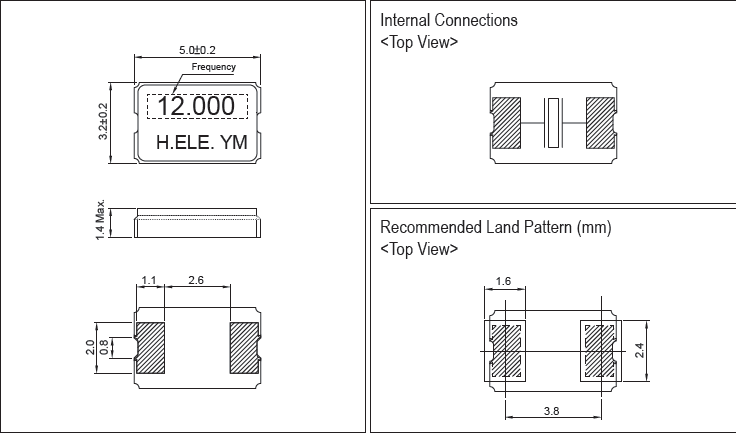

HSX530G 5032

加高晶振贴片晶振产品列表:

HSX221G 321G 530G

1.关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片,以及相对而言频率与超音波清洁器相近,所以会由于共振而容易受到破坏,因此请不要用超音波清洁器来冲洗晶振。

2.关于机械性冲击

(1)从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损。在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件。

(2)SMD石英晶振与电阻以及电容器的芯片产品不同,由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作。

(3)请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作

加高晶振,贴片晶振,HSX530G晶振,XSHO25000FC1H-H晶振

        加高晶振对应欧洲RoHS指令(电气电子设备中限制使用特定有害物质指令)及各国法令法规(REACH法规等) 作为采用新材料的其中一个条件,规定实施环境影响评价法. 环境影响评价法用于调查32.768K,时钟晶体,二脚陶瓷晶振压电石英晶振材料中是否含有RoHS指令中的对象物质,是否含有法令法规中指定禁止使用的对象物质,来对应 RoHS指令和其他限制法令.(其中部分部件可能使用例外事项中的构件)

对应无卤素,燃烧高浓度、包含以溴和氯为代表的“卤族物质”的塑料等物质时,会产生有毒气体(二恶英).加高晶振将没有使用溴、氯 系列的阻燃材料的产品称为“无卤素产品”,石英晶振事业部实现了全部5032二脚贴片晶振产品的无卤素化,向客户提供对环境友好的环保产品.

加高晶振,贴片晶振,HSX530G晶振,XSHO25000FC1H-H晶振
