Vectron晶振,四脚石英晶体,VXM7贴片晶振

频率:12~60MHZ

尺寸:3.2*2.5mm

石英贴片晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.欧美晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,WirelessLAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

Vectron晶振,四脚石英晶体,VXM7贴片晶振.小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

石英晶振曲率半径加工技术:金属面贴片晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法.:1,是指球面加工曲率半径的工艺设计(a,球面的余弦磨量;b,球面的均匀磨量;c,球面加工曲率半径的配合)2,在加工时球面测量标准的设计原则(曲率半径公式的计算).

Vectron晶振的活动,产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,压控振荡器, 晶振,贴片晶振,无源石英晶振更趋于绿色,提高本公司的社会形象.

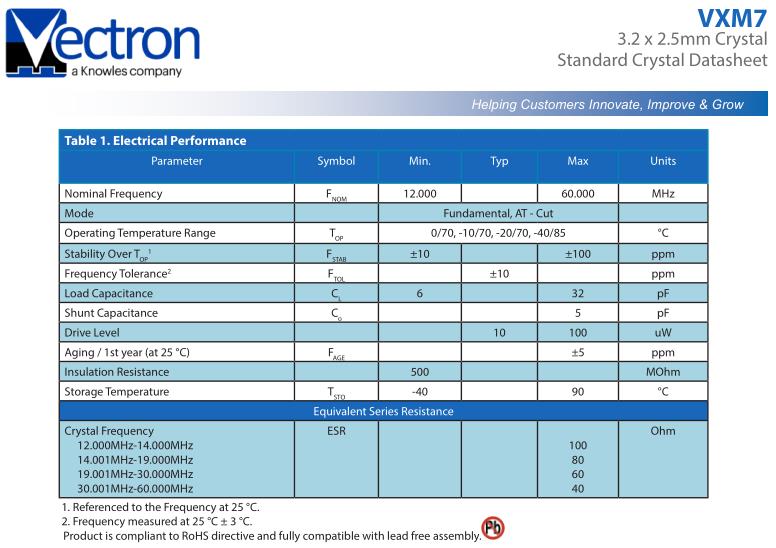

Vectron晶振

单位

频率范围

石英晶振基本条件

标准频率

f_nom

12~60MHz

标准频率

储存温度

T_stg

-40°C~+90°C

裸存

工作温度

T_use

0°C~+70°C,

-10°C~+70°C,

-20°C~+70°C,

-40°C~+85°C

标准温度


激励功率

DL

10~100μW Max.

推荐:1μW ~ 100μW

频率公差

f_— l

±10ppm~±100ppm

+25°C 对于超出标准的规格说明,

请联系我们以便获取相关的信息,http://www.epsoncrystal.com/

频率温度特征

f_tem

-0.04× 10-6/

超出标准的规格请联系我们.

负载电容

CL

6~32PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

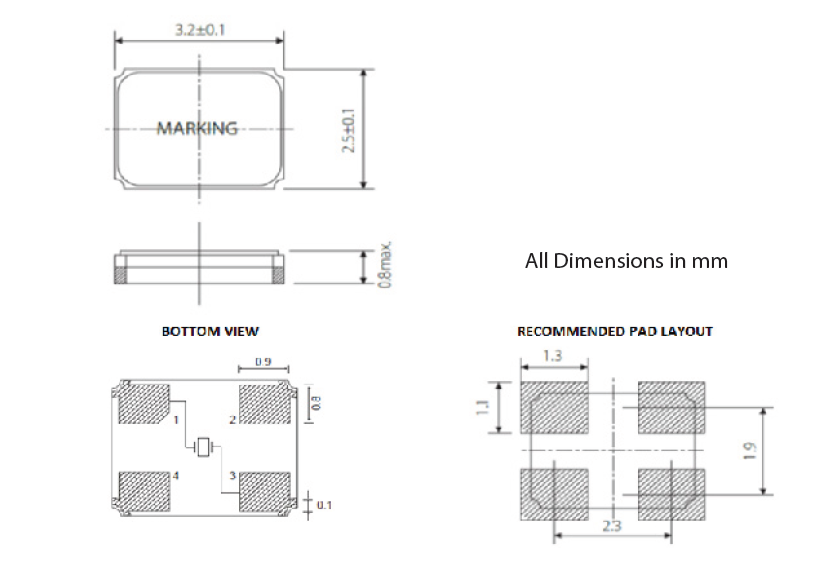

VXM7 3225

卤化合物

请勿在卤素气体环境下使用石英水晶谐振器.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

静电

过高的静电可能会损坏小体积石英谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

激励功率

消费电子晶振上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率.

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加.

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容.

晶体振荡器和实时时钟模块

所有晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCCGND.

热影响

重复的温度巨大变化可能会降低受损害的SMD晶体单元的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

VXM7

Vectron晶振集团将在各领域内的商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少石英水晶谐振器,石英晶体振荡器废弃物等.

Vectron晶振集团尽可能的采用无害的小体积石英谐振器,压电石英晶体,有源晶体原材料和生产技术,避免有害物质的产生,比如消耗臭氧层物质,温室气体及其它污染物.集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用.

Vectron晶振根据需要,提高环境技术,材料和压电石英晶体元器件,晶振,SMD晶体,有源晶振,压控振荡器,压电石英晶体,有源晶体产品的发展信息及环境管理活动的公开性.

减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.

通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.

希华晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观,在所有的压电石英晶体,有源晶体,压电陶瓷谐振器,晶体振荡器,有源晶振产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.

实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.

Vectron晶振致力于环境保护,包括预防污染.3225贴片晶振,有源晶振产品的规划到制造,运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA,努力提高环境性能,不断改善运用系统.
