日本爱普生晶振独特的装配技术

返回列表 来源:爱普生晶振 查看手机网址
扫一扫!日本爱普生晶振独特的装配技术扫一扫!
浏览:- 发布日期:2019-07-01 16:29:35【
分享到:

爱普生株式会社EPSON晶振爱普生拓优科梦,(EPSON — TOYOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶体, 晶振,石英晶振,有源晶振,压控振荡器, 压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO).1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.下面给大家介绍日本爱普生晶振独特的装配技术.

封装技术

该封装允许您通过将超低功耗CMOS LSI(一种关键器件)与高密度组件(这是一项关键技术)集成,开发出对环境友好的轻巧紧凑型产品.爱普生晶振集团通过将超小型化技术(手表制造技术)与低功耗技术(包括CMOS LSI技术)相结合,追求特定的装配技术.爱普生打算继续加强全球和快速的技术开发能力,并为IT和数字网络社会提供优异石英晶体元件和信息,这些信息将在今天继续发展.精工爱普生将及时提出超薄,轻量,高密度组装技术作为整体解决方案,在您开发产品时提高商业价值.

WCSP(晶圆级芯片尺寸封装)

日本爱普生晶振独特的装配技术

WCSP(晶圆级芯片尺寸封装)是一种封装,可满足高密度组装所需的轻便,紧凑和薄的条件,例如小型便携式设备.MCU,门阵列,视频编码器和USB总线开关IC等中小型引脚器件适用于各种应用.

具有完整实际芯片尺寸的节省空间的封装

球间距:0.65/0.5/0.4mm间距

不需要填充不足,因为该封装在二次安装时提供了应力降低结构.

该封装有助于改变传统的DIP插入式封装;因此,它使您能够使用SMT安装替换裸芯片安装(引线键合或面朝下键合).

COF.TCM(磁带载波模块)

日本爱普生晶振独特的装配技术

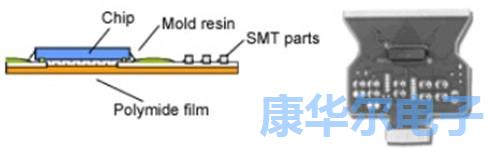

IC芯片,贴片晶振SMT部件安装在薄膜基板上,不仅可以实现薄型封装,还可以实现高自由度的轻质,紧凑和高密度封装.而且,金或镀锡的铅可以粘合到金凸块上,并且这种内部引线键合方法具有低阻抗的特性.

该封装主要适用于LCD驱动器和装有驱动器和外围设备的复合模块,并可随其定制.

PFBGA(塑料细间距球栅阵列)[堆叠式CSP]

日本爱普生晶振独特的装配技术

PFBGA允许您通过在一个晶振封装中混合和层叠IC芯片来大大减少安装面积,并根据您的系统要求混合装载存储器,微型计算机,声源IC.
