爱普生EPSON晶振X1E000021001916对芯片的作用
1.外部晶振:对于芯片内部有PLL电路的设计,可以借助于外部振荡器的稳定性和精度,来弥补内部振荡器的不足.
谐振器:石英晶体谐振器又称无源晶振.一般消费级产品或者对精度要求不高的产品,推荐爱普生石英晶振使用价格更低的无源晶振.谐振器需要匹配外部谐振电路才可以输出信号,自身无法振荡.
振荡器:石英晶体振荡器又称有源晶振.高端或工业级以上的产品推荐使用更稳定的时钟振荡器.有源晶振内部有独立起振芯片,在获得高稳定性和精度的同时,也不必担心匹配电容的问题.
硅晶振:MEMS振荡器更适合高振动环境,非关键定时应用以及信号噪声比不重要的应用.像高速通信,复杂调制方案,出色的信噪比之类的应用,晶体振荡器将优于MEMS振荡器.石英材质拥有低抖动,极高的Q值,以及出色的时间和温度稳定性.
陶瓷晶振:陶瓷谐振器,一般习惯叫陶瓷晶振,但是它是以锆钛酸铅为主要原料,将其加工成有压电效应的陶瓷材料.陶瓷谐振器的精度一般为±300ppm~500ppm,应用在普通产品上,例如USB,玩具,硬盘,驱动等对精度要求不高的产品.爱普生EPSON晶振,X1E000021001916无源晶振
|

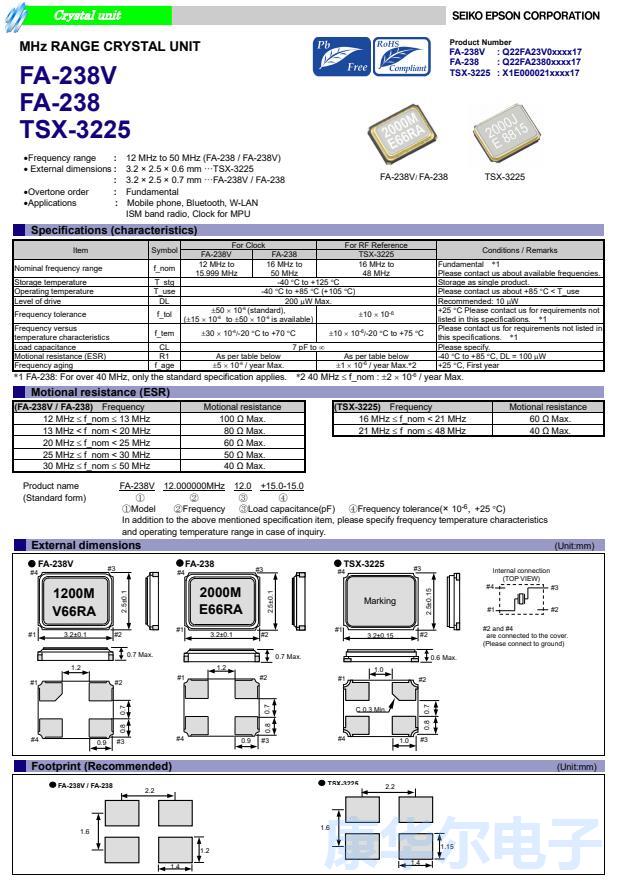

爱普生晶振编码
|
长x宽x高
|
型号
|
频率
|
负载
|
频率25°C
|
操作温度范围
|
ESR[最大值]
|
|
X1E000021001916
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
16.000000 MHz
|
9 pF
|
+/-10 ppm
|
+/-9 ppm
|
-20 to +75 °C
|
|
X1E000021004716
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
20.000000 MHz
|
9 pF
|
+/-10 ppm
|
+/-20 ppm
|
-40 to +105 °C
|
|
X1E000021004816
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
24.000000 MHz
|
9 pF
|
+/-10 ppm
|
+/-20 ppm
|
-40 to +105 °C
|
|
X1E000021011116
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
16.000000 MHz
|
8 pF
|
+/-10 ppm
|
+/-10 ppm
|
-20 to +75 °C
|
|
X1E000021011216
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
16.000000 MHz
|
9 pF
|
+/-10 ppm
|
+/-10 ppm
|
-20 to +75 °C
|
|
X1E000021011316
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
16.000000 MHz
|
10 pF
|
+/-10 ppm
|
+/-10 ppm
|
-20 to +75 °C
|
|
X1E000021011416
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
16.000000 MHz
|
12 pF
|
+/-10 ppm
|
+/-10 ppm
|
-20 to +75 °C
|
|
X1E000021011516
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
16.000000 MHz
|
16 pF
|
+/-10 ppm
|
+/-10 ppm
|
-20 to +75 °C
|
|
X1E000021011616
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
16.000000 MHz
|
8 pF
|
+/-10 ppm
|
+/-20 ppm
|
-40 to +85 °C
|
|
X1E000021011716
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
16.000000 MHz
|
9 pF
|
+/-10 ppm
|
+/-20 ppm
|
-40 to +85 °C
|
|
X1E000021011816
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
16.000000 MHz
|
10 pF
|
+/-10 ppm
|
+/-20 ppm
|
-40 to +85 °C
|
|
X1E000021011916
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
16.000000 MHz
|
12 pF
|
+/-10 ppm
|
+/-20 ppm
|
-40 to +85 °C
|
|
X1E000021012016
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
16.000000 MHz
|
16 pF
|
+/-10 ppm
|
+/-20 ppm
|
-40 to +85 °C
|
|
X1E000021012116
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
24.000000 MHz
|
8 pF
|
+/-10 ppm
|
+/-10 ppm
|
-20 to +75 °C
|
|
X1E000021012216
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
24.000000 MHz
|
9 pF
|
+/-10 ppm
|
+/-10 ppm
|
-20 to +75 °C
|
|
X1E000021012316
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
24.000000 MHz
|
10 pF
|
+/-10 ppm
|
+/-10 ppm
|
-20 to +75 °C
|
|
X1E000021012416
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
24.000000 MHz
|
12 pF
|
+/-10 ppm
|
+/-10 ppm
|
-20 to +75 °C
|
|
X1E000021012516
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
24.000000 MHz
|
16 pF
|
+/-10 ppm
|
+/-10 ppm
|
-20 to +75 °C
|
|
X1E000021012616
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
24.000000 MHz
|
8 pF
|
+/-10 ppm
|
+/-20 ppm
|
-40 to +85 °C
|
|
X1E000021012716
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
24.000000 MHz
|
9 pF
|
+/-10 ppm
|
+/-20 ppm
|
-40 to +85 °C
|
|
X1E000021012816
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
24.000000 MHz
|
10 pF
|
+/-10 ppm
|
+/-20 ppm
|
-40 to +85 °C
|
|
X1E000021012916
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
24.000000 MHz
|
12 pF
|
+/-10 ppm
|
+/-20 ppm
|
-40 to +85 °C
|
|
X1E000021013016
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
24.000000 MHz
|
16 pF
|
+/-10 ppm
|
+/-20 ppm
|
-40 to +85 °C
|
|
X1E000021013116
|
3.2 x 2.5 x 0.6mm
|
TSX-3225
|
25.000000 MHz
|
8 pF
|
+/-10 ppm
|
+/-10 ppm
|
-20 to +75 °C
|
2.晶振在芯片中的作用
每一个微处理器都需要时钟源来控制处理器执行指令的速度,信号的波特率,转化模拟数字信号等.爱普生晶振深圳代理商可以产生CPU执行命令时需要的时钟频率信号.时钟信号的频率越高,CPU的运行速度也就越快.
电路板上的芯片附近离不开晶振,芯片的规格书中也写到了晶振的连接引脚图.晶振的作用是什么?如何选择一颗合适外部晶振呢?爱普生EPSON晶振,X1E000021001916无源晶振
3.芯片的内部晶振
LC振荡电路:市面上大部分芯片内部含有LC振荡电路来提供时钟源.顾名思义,L表示电感,C表示电容.石英晶体的等效电路图就是LC振荡电路.
PLL锁相环电路:晶振一旦封装到芯片内部,频率也就固定了.芯片内部有PLL电路进行频率的倍频和分频.
内部进口晶振的优缺点
优点:内部振荡器是和芯片完美搭建在一起的,在精度,占空比,以及温度依赖性都是合适芯片本身的.外部晶振不是必须要添加的.
缺点:内部振荡器的缺点是精度和频率稳定性.基准频率取决于振荡电路的无源元件.电容和电阻很容易受环境温度的影响.LC振荡器会有温度漂移的现象.爱普生EPSON晶振,X1E000021001916无源晶振
