有关晶振的预防措施设计的振动性电路

2019-09-16 15:48:24

  1. 驱动能力

    驱动能力说明振荡晶振晶体单元所需电功率,其计算公式如下:
    驱动能力 (P) = i²⋅Re

    其中i表示经过晶体单元的电流,
    Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)²。

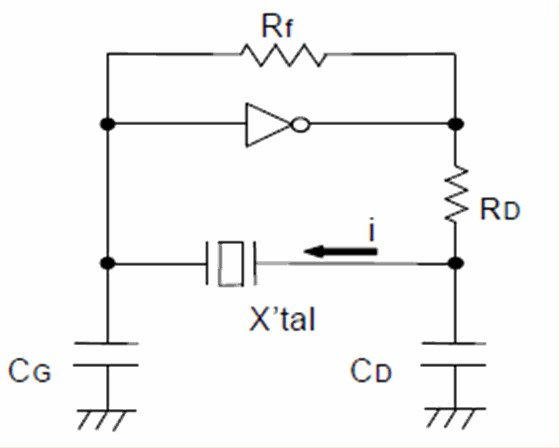

    晶体单元的等效电路 振荡电路
    晶体单元的等效电路 振荡电路
  2. 振荡补偿

    除非在振荡电路中提供足够的负极电阻,否则会增加石英晶振振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。

    晶体单元和振荡器 负极电阻检查
    晶体单元和振荡器 负极电阻检查
    1. 将电阻(r)跟晶振晶体单元按串联方式连接到电路。
    2. 调整(r),使得 振荡发生(或停止)。
    3. 当振荡刚启动(或停止)时,如(2)所述,测量(r)。
    4. 推荐的(r)
      (r) > CI ×(5至 10))。
  3. 负载电容

    如果振荡电路中石英贴片晶振负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG× CD/ (CG+CD) + CS

    其中CS表示电路的杂散电容。

    频率和负载电容特征图器
    频率和负载电容特征图器

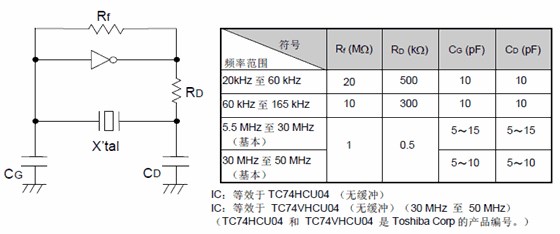

    振荡回路参数设置参考
    振荡回路参数设置参考
