晶体振荡器中的三态函数由引脚控制

有源晶体的驱动具备多种输出方式,常用的LV-PECL,CMOS,LVDS这三种是常见的驱动输出规格,那么什么是三态函数?在具有三态功能的振荡器中,振荡器输出实际是可由三态引脚控制,逻辑高电平:输出使能;逻辑低:输出禁用,三态功能允许输出引脚呈现高阻态,有效地消除了电路的振荡器输出,在电路中禁用输出时,振荡器电路可以选择保持打开或关闭.

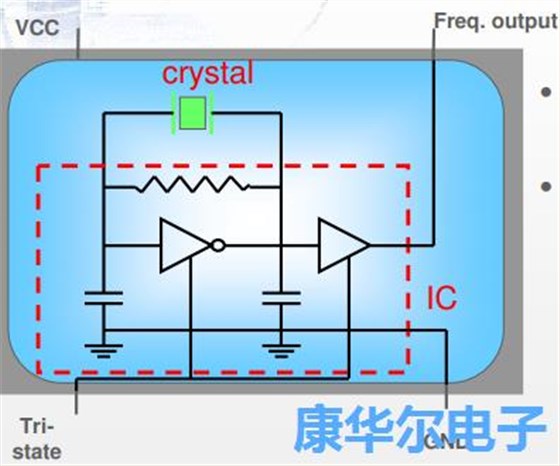

当寄存器输出端接至三态门,再由三态门输出端与总线连接起来,就构成三态输出的级冲寄存器,三态输出缓冲寄存器,所以数据只能从寄存器输出到数据总线.三态振荡器工作模式:振荡器电路关闭•优势:待机电流较低•缺点:更持久的启动时间:(基本模式>0.2mS)(3个泛音模式>2mS)三态振荡器工作模式:振荡器电路•优势:输出使能时间更短(<0.1mS)•缺点:待机电流更高,如下图所示.

晶体振荡器中的三态函数由引脚控制

待机当前比较不同的振荡器工作模式•禁用输出时,只有PX/PY系列具有振荡器开/关选项,•所有其他振荡器系列都在三态中关闭振荡器,如果没有三态的晶振,加电后可正常振荡,如果有三态功能,三态端口加电可使产品不振荡,以此来控制产品是否起振荡作用,如果你的多个设备端口要挂在一个总线上,必须通过三态缓冲器,因为在一个总线上同时只能有一个端口作输出,这时其他端口必须在高阻态,同时可以输入这个输出端口的数据.

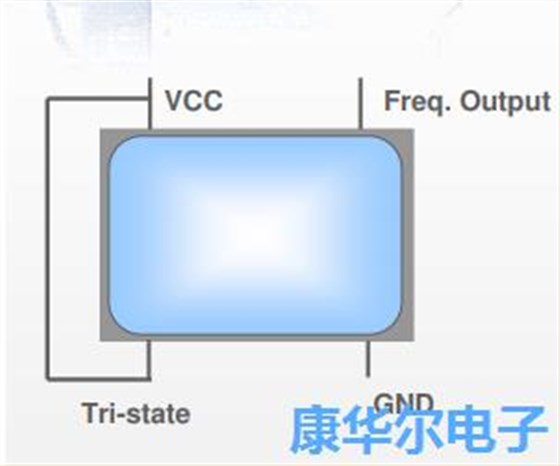

三态门是在一般的逻辑门输出除有高低电平两种状态外,还有第三种状态—高阻状态的门电路,在高阻态时,输入输出相互隔断,输出端处于悬空状态(高阻态),这里输出端电位取决于石英晶体振荡器相连接的外电路,•如果不需要三态功能,三态引脚应为连接到Vcc引脚或左侧浮动,有一个内部上拉电阻将启用如果三态引脚悬空,则输出•TAITIEN建议如果将三态引脚连接到VCC不需要三态函数.

晶体振荡器中的三态函数由引脚控制

典型的三态门应用,如果在线上没有两个以上的输出设备,当然用不到三态门,而线或逻辑又另当别论了,在工作状态下,三态门的输出可为逻辑"0"或者逻辑"1",在禁止状态下,其输出呈现高阻态,相当于开路,通常在数据总线上接有多个器件,每个器件通过OE/CE之类的信号选通,如器件没有选通的话石英晶体就处于高阻态,相当于没有接在总线上,不影响其它器件的工作.
