日本京瓷TCXO温补振荡器解锁时频稳定新可能
在5G,GNSS卫星定位,车规通信,工业物联网,光通信模块与AI边缘感知设备蓬勃发展的当下,时频基准器件已经不再是简单的配套元器件,而是决定整机通信灵敏度,定位精度,数据同步质量与长期运行可靠性的核心基石.射频通信,卫星导航,高速无线传输系统对频率准确度,相位噪声,全温域频率稳定性提出了极为严苛的硬性指标.普通无源晶体谐振器(XTAL),仅依靠石英固有特性,在高低温,电压波动,环境振动场景下,频漂会快速放大,难以满足现代高速通信与高精度定位设备的设计要求;SPXO普通晶振虽内置振荡电路,但缺少温度补偿机制,温度变化带来的频率偏移问题依旧无法根治.
随着通信带宽持续升级,定位设备厘米级精度普及,硬件工程师在TCXO选型时,不再只关注标称ppm指标,而是综合考量封装尺寸,相位噪声,老化特性,抗振动冲击,电源灵敏度,车规认证,长期批次一致性以及供应链稳定交付能力.大量项目在可靠性验证阶段出现定位漂移,通信丢包,射频解调失败,高低温下模块无法搜星等问题,很多根源在于TCXO选型偏差,以及对温补晶振底层原理,参数边界条件理解不足.本文将从TCXO基础原理,京瓷核心工艺技术,KT系列TCXO电气参数深度解读,产品核心优势,选型要点,PCB与电源设计规范,行业落地场景,竞品横向对比,供应链保障等多个维度,对KYOCERA京瓷TCXO振荡器进行全面深度解析,为硬件研发,射频,采购工程师提供完整的选型参考资料.
TCXO基础原理与KYOCERA京瓷TCXO产品体系概述
1.1TCXO温补晶振核心工作原理
石英晶体天然具备压电效应,晶体谐振频率会随环境温度改变呈现非线性漂移曲线.普通无源晶振,该温漂只能依靠整机算法做有限补偿,补偿精度差,响应滞后,无法满足ppm级高精度通信需求.TCXO在器件内部集成石英谐振芯片,温度传感器,补偿运算电路,变容二极管与振荡放大单元,属于有源晶体振荡器,上电即可输出稳定时钟信号,无需外部MCU搭建振荡回路.
其工作逻辑:内置温度传感器实时采集器件内部温度,补偿电路依据京瓷预先标定的晶体温度曲线,实时输出修正电压至变容二极管,微调谐振回路负载电容,动态抵消石英晶片因温度变化产生的频率偏移,最终在宽温度范围内,将输出频率稳定控制在极小偏差区间内.
TCXO主要分为模拟补偿与数字补偿两大路线.模拟TCXO响应速度快,功耗低,电路简洁,是GNSS,无线通信模组主流方案;数字补偿TCXO可实现更精细分段补偿,适合基站,高端测量仪器.京瓷KT系列同时覆盖模拟,数字温补两条技术路线,根据不同应用场景做针对性优化.
区分要点:无源晶振XTAL仅晶片,必须外接振荡电路;SPXO为普通有源晶振,无温度补偿;VCXO可通过外部电压微调频率,但无自动温度补偿;TCXO自带温度补偿,是兼顾精度,功耗与体积的优选时频方案.
1.2KYOCERA京瓷TCXO产品体系概况
京瓷晶振是全球少数掌握从人造水晶毛坯生长到TCXO成品封装全链路自研自产的厂商,核心光刻工艺与等离子CVM技术是其TCXO产品的技术壁垒.等离子CVM工艺由京瓷联合大阪大学共同开发,能够精细加工石英晶片电极轮廓,降低晶片等效串联电阻ESR,优化相位噪声表现,同时提升晶片参数一致性,为小型化,低噪声TCXO打下基础.
京瓷TCXO主力KT系列,包含KT1612A,KT2016K,KT2520K,KT3225K等多款封装型号,覆盖超小型1612(1.6×1.2mm),2016,2520,3225主流贴片封装规格,同时推出专门面向车载通信的车规级TCXO产品,满足AEC-Q100/200Grade2车载可靠性标准.
产品核心规格概览
封装尺寸:1612/2016/2520/3225贴片封装,最小做到1.6mm×1.2mm超薄微型封装,厚度低至0.55mm,适配轻薄模组,可穿戴GNSS设备.
供电电压:1.8V~3.3V宽电压供电,部分型号支持1.68V低压版本,适配低功耗电池供电模组;
相位噪声:低相位噪声版本,26MHz下,100kHz偏移处相位噪声最高可达-164dBc/Hz,在同尺寸TCXO中处于行业领先水平;
可靠性等级:通用型号满足MSL1,RoHS,REACH;车规TCXO通过AEC-Q100/200Grade2认证,支持严苛车载高低温,湿热,振动冲击测试.
输出类型:CMOS方波输出,部分高端型号支持差分LVDS输出,面向5G光模块,通信网关.
京瓷TCXO产品覆盖三大赛道:消费级GNSS定位模组,工业物联网通信设备,车规C-V2X/UWB车载通信.深圳市康华尔电子作为京瓷授权代理,常备KT系列主流规格现货,支持样品申请,技术团队可协助客户根据整机温度范围,相位噪声,功耗指标精准匹配对应系列型号.
KYOCERA京瓷TCXO关键电气参数深度解读
TCXO选型,不能只简单看"±0.5ppm"这一项指标.频率温度稳定度,相位噪声,老化率,电源灵敏度,负载牵引,起振时间,振动频漂,每一项参数都会直接影响整机射频性能,定位灵敏度与长期可靠性.下面逐项解析京瓷KT系列TCXO核心参数的工程含义,厘清选型中容易踩坑的参数误区.
2.1频率温度稳定度(全温域频偏)
频率温度稳定度,是TCXO最核心指标,代表在规定温度区间内,输出频率相对标称频率的最大偏差,单位ppm(百万分之一).京瓷KT系列通用型号,在-40℃~+85℃全温区间,做到±0.5ppm;车规专用TCXO,拓宽至-40℃~+105℃,依旧维持±0.5ppm稳定度,很多工程师容易混淆常温频偏和全温域稳定度.普通无源晶振,25℃常温精度可以做到±10ppm甚至更高,但一旦温度升高至85℃或者降低至-40℃,频漂会达到几十ppm,GNSS接收机直接出现搜星困难,定位跳点.TCXO温补晶振的核心价值,就是全温度区间持续保持高精度,而不是单点常温达标.
工程提示:GNSS,C-V2X,UWB这类对时频要求高的射频系统,误差预算需要叠加:常温初始频偏+温度漂移+电源牵引+负载牵引+年度老化,京瓷±0.5ppm全温指标,给整机误差预算预留充足余量.深圳市康华尔电子可协助客户完成整机误差预算评估.
2.2相位噪声
相位噪声表征时钟频谱纯净度,是射频,无线通信模组最关键参数.相位噪声差的时钟源,会抬高本底噪声,降低接收机灵敏度,造成无线通信误码率上升,GNSS定位信噪比下降.
依托等离子CVM晶片加工工艺,京瓷KT系列低相位噪声版本,1612微型封装26MHz,100kHz偏移下相位噪声典型值可达-164dBc/Hz,在同尺寸微型TCXO中极具竞争力.传统TCXO,缩小封装尺寸往往需要牺牲相位噪声性能,而京瓷通过晶片精细化刻蚀,在微型封装下依旧维持优异低噪声特性,完美适配5G模组,Wi-Fi6,高精度UWB测距设备.
选型要点:射频接收机,定位模组优先选用低相位噪声版本;普通低速物联网设备,可选用标准版TCXO优化BOM成本.
2.3老化特性(长期频漂)
老化代表器件长期工作,晶体内部应力缓慢释放带来频率缓慢偏移,一般以年老化ppm衡量.石英器件首年老化幅度最大,后续逐年衰减.京瓷在生产阶段对晶片做长时间高温预老化筛选,提前释放晶片内部应力,KT系列TCXO年老化指标控制在极低水平.
该指标对需要长期不间断工作的设备尤为关键:工业网关,户外GNSS监测终端,车载通信设备,产品服役周期可达5~10年.如果TCXO老化偏大,设备使用数年之后,频率逐步偏移,会出现定位精度持续劣化,通信信道偏移,需要返厂校准.京瓷严格的预老化筛选工艺,大幅降低长期频漂风险,减少终端产品后期维护成本.
2.4电源灵敏度(电压牵引)
电源灵敏度,指供电电压波动引起的频率偏移.射频模组电源存在纹波,瞬态压降,如果TCXO电源灵敏度差,电源噪声会直接转化为频率抖动,干扰射频收发.京瓷KT系列TCXO优化内部稳压与补偿电路,抑制电压变化带来的频率漂移,支持1.8~3.3V宽电压区间稳定工作,对电源纹波的抗干扰能力更强.
工程设计提醒:TCXO供电建议增加LDO稳压,电源引脚就近放置0402/06030.1μF去耦电容,降低电源噪声耦合,最大化发挥TCXO相位噪声与稳定度性能.
2.5负载牵引特性
负载牵引代表输出端负载变化造成的频率偏移.TCXO为有源器件,输出引脚外接匹配电路,PCB寄生电容都会改变负载状态,引发频偏.京瓷KT系列CMOS输出型号负载牵引指标经过优化,规格书明确标注负载电容对应的频率偏移范围.硬件设计时,输出走线不宜过长,减少寄生电容;如输出接入缓冲芯片,需要在仿真阶段评估负载牵引带来的频偏,纳入整机误差预算.
2.6起振时间与功耗
KT系列支持低压供电,静态功耗控制优秀,适合电池供电的低功耗GNSS模块.快速起振特性,满足模组快速开机,快速搜星需求.很多便携定位终端,需要间歇性唤醒定位,TCXO快速起振能够缩短定位冷启动时间,降低整机平均功耗,延长电池寿命.
2.7机械可靠性:振动,冲击与温循
车规版本京瓷TCXO贴片晶振满足AEC-Q200振动,冲击测试,能够抵抗车辆行驶过程持续振动与瞬时冲击.石英晶片属于精密脆性器件,普通TCXO在持续振动环境会出现瞬时频率扰动.京瓷优化晶片固定与封装结构,降低机械振动带来的动态频漂,适配车载,户外监测等高振动场景.通用工业型号也完成高低温循环,湿热,跌落可靠性筛选,剔除早期失效器件.
KYOCERA京瓷TCXO核心技术与竞争优势
3.1全产业链自研:从水晶毛坯到成品一体化制造
很多晶振厂商只做封装与电路组装,晶片依赖外部采购,晶片品质,批次一致性不可控.京瓷从培育人造石英晶体毛坯起步,自研光刻,等离子CVM晶片成型,电极镀膜,频率微调,真空封装,预老化筛选全流程工艺,每一个环节参数自主管控.
自研制造体系带来两大优势:第一,晶片参数离散度低,同批次TCXO的频率,相位噪声,ESR一致性优秀,量产阶段整机调试参数统一,不会出现批次之间性能差异大,降低产线不良率;第二,供应链自主可控,在全球元器件供应波动环境下,相比第三方晶片采购厂商,京瓷产能保障能力更强.深圳市康华尔电子依托京瓷原厂稳定货源,为客户锁定库存,缓解项目断货风险.
3.2等离子CVM专利工艺,兼顾小型化与低相位噪声
等离子CVM(ChemicalVaporMachining)是京瓷核心晶片加工技术,能够高精度刻蚀石英音叉晶片,精细控制电极轮廓,降低晶片等效串联电阻,减少谐振损耗,显著优化相位噪声指标.传统湿法腐蚀工艺,晶片边缘粗糙度高,损耗大,缩小封装尺寸后相位噪声会明显恶化.京瓷CVM工艺突破这个瓶颈,1612超微型封装依旧实现-164dBc/Hz的优异相位噪声,满足微型GNSS模组,TWS内置定位,轻薄可穿戴设备的小型化需求,实现"更小体积,更高时频性能"
3.3丰富产品矩阵,覆盖消费,工业,车规三大可靠性等级
京瓷KT系列TCXO产品矩阵分层清晰,工程师可以按照项目需求选型,避免性能过剩抬高BOM成本,也不会选型不足导致可靠性失败:消费级KT1612A/KT2016K:1612,2016微型封装,±0.5ppm@-40~85℃,适合智能手机,智能手表,便携GNSS模组,UWB标签;工业级KT2520K/KT3225K:更大封装,抗振动,老化性能进一步提升,适合工业网关,户外监测设备,物联网通信模块;车规专用TCXO:AEC-Q100/200Grade2认证,-40~+105℃宽温,±0.5ppm稳定度,面向C-V2X,车载GNSS,车载UWB智能钥匙,车机Wi-Fi通信系统,频点覆盖26MHz,38.4MHz,55.2MHz等GNSS与5G模组主流时钟频点,同时支持特殊频点定制.深圳市康华尔电子可以根据客户产品应用,温区,相位噪声,认证要求,快速推荐匹配型号,并提供样品用于摸底测试.
3.4超宽温域±0.5ppm高精度补偿,适应严苛环境
普通品牌TCXO,很多±0.5ppm指标仅限定在0~70℃窄温区间,一旦低温到-40℃或者高温超过85℃,补偿曲线失准,频漂急剧恶化.京瓷KT系列在标定阶段,对TCXO做多点温度曲线采集,内置补偿算法对全温区间非线性温漂做精细分段补偿.车规型号可在-40℃至+105℃极限温度下,维持±0.5ppm频率稳定,完美应对汽车机舱,户外野外监测设备温差剧烈变化的场景.
3.5有源一体化输出,简化射频电路设计
TCXO属于有源器件,上电直接输出标准时钟信号,不需要像无源晶振那样,反复调试负载电容,评估MCU振荡增益,排查低温不起振问题.对于射频硬件工程师,直接选用京瓷TCXO,省去振荡回路匹配工作量,减少PCB布局风险,缩短样机调试周期.对于多通道射频模组,TCXO时钟源稳定性直接保障多个射频通道同步.
工程提醒:TCXO为有源器件,必须重视电源供电,去耦,输出阻抗匹配,虽然无需外部振荡电容,但电源噪声,走线寄生依旧会影响相位噪声性能.
3.6完备合规认证,适配全球出口市场
Kyocera差分晶振KT系列通用TCXO全部满足RoHS,REACH环保指令,车规型号具备AEC-Q全套测试报告,MSL1湿度敏感等级,回流焊制程宽容度更高,仓储吸湿风险低.原厂可提供规格书,材质声明,RoHS,AEC-Q车规报告全套资料,产品出口欧盟,北美,东南亚市场,满足海外电子产品准入认证,减少客户产品认证阶段的资料准备工作量.
3.7低功耗选型分支,适配电池供电定位终端
微型KT1612A,KT2016K支持1.8V低压供电,静态功耗控制优异.很多野外GNSS采集设备,资产定位标签依靠锂电池长期待机,只有定时唤醒定位.TCXO低功耗特性,降低整机待机功耗,延长电池使用寿命,减少设备维护更换电池成本.
KYOCERA京瓷TCXO典型应用场景解析
4.1GNSS卫星定位模组(GPS/北斗/GLONASS)
GNSS接收机依靠精准本地时钟解析卫星信号,时钟频漂直接决定搜星灵敏度,定位精度,冷启动速度.普通无源晶振,高低温下频漂大,低温场景容易出现搜星慢,定位漂移.京瓷KT系列TCXO±0.5ppm全温稳定度,低相位噪声,是北斗,GPS双模定位模组主流时钟方案,广泛应用于车载导航,户外手持终端,资产追踪定位器,无人机GPS模块.微型1612封装,满足小型定位模组,智能穿戴定位设备PCB小型化需求.
4.2车载通信:C-V2X,UWB智能钥匙,车载Wi-Fi
车规京瓷TCXO通过AEC-Q100/200Grade2,-40℃~+105℃,±0.5ppm稳定度,适配C-V2X车车,车路通信,UWB车载无钥匙进入系统,车载Wi-Fi与车载GNSS.汽车内部温差极大,冬季低温,机舱高温,同时伴随持续振动,普通消费级晶振无法满足车规可靠性.京瓷车规TCXO经过温度循环,振动冲击,湿热老化全套车规测试,保障车辆在全工况下通信与测距稳定,是智能网联汽车时频器件优选方案.
4.35G,Wi-Fi6无线通信模组
5G,Wi-Fi6高速无线通信,对本振时钟相位噪声要求极高,相位噪声过高会提升接收底噪,增加误码率.京瓷低相位噪声KT系列TCXO,26MHz,38.4MHz主流频点,适配5G工业模组,CPE,Wi-Fi6网关,保障高速大容量无线数据传输稳定,减少通信丢包问题.
4.4工业物联网,户外监测终端
工业网关,环境监测设备,水利地质监测终端,常年放置在室外,昼夜温差大,湿度变化明显.设备往往要求5~10年不间断工作,对TCXO温度稳定性,长期老化,抗湿热能力要求高.京瓷工业级KT2520K,KT3225K,全温稳定,老化指标优良,能够长期稳定输出时钟基准,保障设备数据采集时间戳准确,无线数据可靠回传.
4.5光通信模块,边缘计算与基站辅助时钟
高速光模块,5G基站远端单元,需要高精度低抖动时钟源.京瓷差分输出TCXO,低相位噪声,低抖动,用于通信光模块时钟基准,支撑10G/25G高速光信号传输.这类场景对相位噪声,电源抗干扰能力要求严苛,京瓷TCXO可以满足通信基础设施高可靠需求.
4.6消费可穿戴设备,智能手表
KT1612A超微型1.6×1.2mm封装,厚度仅0.55mm,体积极小,适合智能手表,手环,TWS耳机内置GNSS定位模块,在有限PCB空间内实现高精度定位功能,助力消费硬件轻薄化设计.
京瓷TCXO硬件设计,PCB布局与生产焊接要点
TCXO虽然是有源器件,设计门槛低于无源晶振振荡回路,但电源,布局,焊接,接地处理不当,依旧会造成相位噪声恶化,频率偏移,起振异常.本章针对京瓷KT系列TCXO工程落地的关键设计要点进行说明.
5.1电源设计与去耦电容
TCXO电源引脚是噪声最容易侵入的位置,电源纹波会直接劣化相位噪声.
优先采用低噪声LDO给TCXO独立供电,避免和大功率射频功放,数字芯片共用电源轨;
TCXO电源引脚就近放置0.1μFCOG/NPO材质陶瓷去耦电容,电容紧贴VDD与GND引脚,走线尽可能短;
电源走线保持足够宽度,减少引线电阻,降低瞬态压降;
5.2PCB布局规范
TCXO器件下方完整铺地,减少干扰,同时降低地平面阻抗;
TCXO输出时钟走线,远离高速数字信号线,射频天线走线,开关电源线路,防止数字噪声耦合到时钟信号;
时钟输出走线尽量短,减少寄生电容,降低负载牵引带来的频率偏移;

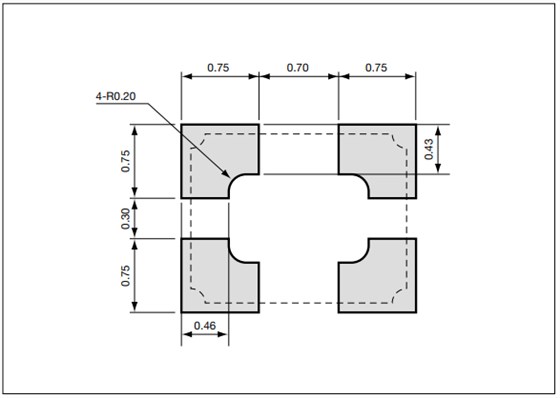

器件焊盘严格按照京瓷规格书推荐焊盘尺寸设计,焊盘过大增加寄生电容,影响负载牵引指标;
模拟地与数字地单点连接,避免地环路噪声干扰TCXO内部补偿电路.
5.3回流焊焊接工艺
京瓷KT系列TCXO为MSL1等级,器件封装吸潮风险低,仓储条件相对宽松,但回流焊温度曲线必须严格遵循原厂规格书要求:峰值温度,保温时间,升温速率不能超标,过高温度或长时间高温会损伤内部晶片与补偿电路,造成频偏永久性漂移;
避免多次回流,多次过炉会加速器件老化,改变频率指标;
焊接完成后,不要对器件本体施加机械挤压,封装内部晶片精密脆弱,外力会引入应力,带来频率偏移.
5.4输出匹配与阻抗设计
CMOS输出TCXO,输出端如果走线较长,可串联小电阻做阻抗匹配,抑制信号反射,降低EMI辐射.不要在输出引脚增加大容量电容,大容量负载电容会改变负载,引发负载牵引频偏.如后端芯片输入电容较大,必须在前期仿真阶段评估负载牵引对总频率误差的贡献.
5.5屏蔽与抗振动设计
在射频模块,车载设备中,若EMI环境复杂,可以将TCXO放置在屏蔽腔内部.振动剧烈的设备,PCB结构增加加固设计,降低PCB谐振,减少机械振动带来的瞬时频率扰动.
京瓷TCXO与竞品横向对比分析
市场上TCXO品牌众多,国产TCXO,其他日系品牌(爱普生,NDK)均有对应产品,很多研发工程师在选型阶段会做横向评估,下面从工艺,温稳,相位噪声,封装,车规,供应链六个维度对比京瓷KT系列TCXO.
6.1KYOCERA京瓷TCXO对比国产TCXO
国产TCXO的优势在于单价低,适合成本极度敏感,对相位噪声和长期稳定性要求一般的低端物联网产品.国产TCXO普遍短板:晶片加工工艺多采用传统湿法腐蚀,晶片ESR偏高,同批次相位噪声,频偏离散度较大;温度补偿曲线标定点数偏少,宽温域(-40~105℃)下补偿精度不足;长期老化指标余量偏小;车规认证门槛高,很少有国产TCXO完整通过AEC-Q100/200全套测试.
京瓷KT系列优势:等离子CVM光刻晶片工艺,参数一致性高;全温区间多点标定补偿曲线,高低温下频漂稳定;相位噪声性能在微型封装具备明显优势;车规型号完整AEC-Q认证,老化指标余量充足.虽然物料单价高于普通国产TCXO,但从整机射频调试成本,量产不良率,售后返修,定位精度稳定性综合核算,在GNSS,车载通信等高要求项目,京瓷TCXO综合成本更优.
6.2KYOCERATCXO对比其他日系品牌TCXO
爱普生,NDK同样拥有成熟TCXO产品线,各有侧重.部分竞品微型TCXO蓝牙晶振,在1612mm封装下相位噪声指标偏弱;部分品牌车规TCXO交期长,库存备货不足.京瓷差异化优势:等离子CVM工艺加持,微型封装低相位噪声是突出亮点;产品分层清晰,消费,工业,车规型号规格区分明确;京瓷同时生产陶瓷封装,石英晶片,内部供应链协同更强;在UWB,C-V2X车载通信场景方案成熟,主流频点现货供应能力强.
选型提醒:不同品牌TCXO,即使封装,标称频率一致,相位噪声,电源灵敏度,负载牵引参数存在差异,不可直接pintopin替换,更换品牌必须重新做高低温,射频灵敏度验证.深圳市康华尔电子作为京瓷授权代理,可为客户提供器件替换评估,规避硬件风险.
供应链保障:深圳市康华尔电子KYOCERA京瓷TCXO供货与配套服务
高端时频器件项目落地,除器件本身性能,正品保障,样品支持,库存储备,交期,技术服务,直接决定项目研发进度与量产稳定性.很多项目样机测试性能达标,量产阶段遭遇假货,断货,长交期,造成项目延期.
深圳市康华尔电子有限公司,KYOCERA京瓷晶振品牌授权代理,深耕进口频率器件分销,面向国内模组厂商,车载企业,工业设备,通信硬件研发企业提供京瓷全系列晶振产品,针对KT系列TCXO,可提供如下全套服务:
原装正品保障:全部京瓷TCXO物料源自KYOCERA原厂一手货源,提供原厂出厂资料,杜绝翻新,打磨,拆机件,支持客户来料检验与品质复检;
样品申请服务:支持小批量样品申请,方便研发阶段样机测试,高低温循环,振动老化,射频灵敏度可靠性验证,加速项目验证周期;
在选型评估,样品测试,批量采购阶段,有任何关于京瓷TCXO参数,规格,交期,价格疑问,欢迎致电深圳市康华尔电子有限公司:0755-27838351,销售与技术团队随时对接需求.
TCXO选型避坑指南与项目选型推荐
结合康华尔电子多年服务通信,车载,GNSS客户的项目经验,总结京瓷TCXO选型与硬件设计阶段最常见误区,帮助研发团队规避项目风险.
误区1:只看常温ppm,忽略全温域温度稳定指标.
建议:GNSS,车载通信项目,误差预算必须覆盖全温区间,不能仅参考25℃单点精度,优先确认规格书标注的温度区间.
误区2:忽略相位噪声指标,只关注频率稳定度.
建议:射频接收机,无线通信模组,相位噪声直接决定接收机灵敏度,是和ppm同等重要的核心参数,射频项目务必选用低相位噪声版本.
误区3:TCXO电源和功放,数字芯片共用电源,缺少独立去耦.
建议:TCXO电源尽量独立LDO供电,就近放置去耦电容,电源噪声会直接恶化相位噪声.
误区4:忽视负载牵引,输出走线过长,外接大容量负载电容.
建议:输出走线缩短,避免额外大电容,负载电容变化会带来频率偏移,纳入整机误差预算.
误区5:回流焊温度超标,多次过炉,损伤TCXO内部电路.
建议:严格遵循原厂回流焊曲线,控制峰值温度,减少二次过炉.
选型推荐
微型GNSS,UWB标签,穿戴定位:KT1612A,1.6×1.2mm,低相位噪声;
普通GNSS模组,Wi-Fi通信模块:KT2016K,性价比均衡;
工业网关,户外监测终端:KT2520K/KT3225K,高可靠性版本;
C-V2X,车载UWB,车载GNSS:京瓷车规TCXO,AEC-Q100/200Grade2,-40~+105℃,±0.5ppm.
行业展望:高精度时频器件市场发展趋势
5G规模化落地,北斗卫星定位大规模商用,智能网联汽车快速普及,UWB厘米级测距资产定位市场持续增长,市场对高精度时频基准器件需求持续扩容.通信设备,车载硬件对定位精度,通信带宽,工作环境适应性提出越来越高的标准,普通无源晶振已经无法满足高端射频硬件需求,TCXO市场需求持续上升.
同时,终端硬件小型化趋势,倒逼TCXO在更小封装下,维持低相位噪声,高温度稳定度,对晶振厂商晶片加工,温补电路设计能力提出更高门槛.拥有全产业链自研,核心晶片工艺的日系头部厂商,在高端TCXO赛道保持明显技术优势.但元器件供应链波动,原厂产能调整,交期波动,给硬件企业采购带来不确定性.选择正规授权代理商,提前样品验证,锁定库存,是保障项目量产稳定的重要手段.
深圳市康华尔电子持续跟踪KYOCERA京瓷原厂新品,产品变更,产能与库存动态,第一时间同步给合作客户,提前备货规划,帮助客户规避供应链风险,为5G,GNSS,车载通信,工业物联网项目提供稳定可靠的京瓷TCXO时频解决方案.
想要充分释放京瓷TCXO的时频性能,硬件研发团队需要理解频率温度稳定度,相位噪声,电源灵敏度,负载牵引等核心参数,在电源设计,PCB布局,回流焊生产环节严格遵循原厂规范,规避设计与工艺陷阱.
深圳市康华尔电子有限公司作为KYOCERA京瓷晶振品牌授权代理,致力于为国内通信,车载电子晶振,工业物联网硬件研发与制造企业,提供原装京瓷TCXO及配套技术服务,覆盖样品测试,小批量试产到大批量稳定供货全周期.无论是前期器件选型评估,还是量产阶段供应链保障,我们将依托专业技术团队与稳定原厂货源,为客户项目保驾护航.如需KYOCERA京瓷TCXO规格咨询,样品申请,价格交期确认,欢迎来电咨询0755-27838351.
