超低相位噪声OCXO振荡器AOC2012VAJC-12.8000C精密保持性能的6G或GPS应用

2023-06-27 17:03:37

Abracon晶振宣布推出适合精密保持应用的10ppb稳定性OCXOs。Abracon,LLC (Abracon),物联网的心脏,全球领先的频率控制、定时、同步、RF、连接和电源解决方案制造商,扩展了其SMD恒温晶体振荡器(OCXO)产品,推出AOC系列AOC2012, AOC1409和AOC2522A,AOC2522B。贴片OCXO振荡器,高精度时钟+超低相位噪声。

超低相位噪声OCXO振荡器AOC2012VAJC-12.8000C精密保持性能的6G或GPS应用,AOC1409和AOC2012 SMD烤箱控制SC切割晶体振荡器的设计,在固定和电压控制LVCMOS时钟输出配置下,20年的长期老化特性极低。目标应用包括基站、精密GPS、蜂窝基础设施、测试和测量设备、交换机和路由器以及时间和频率基准。

这些OCXO晶振解决方案采用精密SC切高“Q”石英晶体谐振器设计,结合精密温度监控和控制电路。这种组合使Abracon能够通过该OCXO系列满足Stratum 3和3E要求。

该系列OCXO非常适合要求高频率稳定性、低相位噪声和精密保持性能的5G或GPS应用,例如基站、小型蜂窝平台、互联网数据中心以及卫星和航空通信。

温度范围内的精度稳定性与超低1ppb日老化相结合,可实现15ppb、24小时保持精度,具体取决于系统条件。保持功能可在系统失去参考时钟时延长系统的有效工作时间,这是设计RF、网络、电信、GPS和参考定时应用时的一个重要考虑因素。此外,紧密的短期稳定性改善了低带宽锁相环的捕获时间和GPS应用的整体精度。

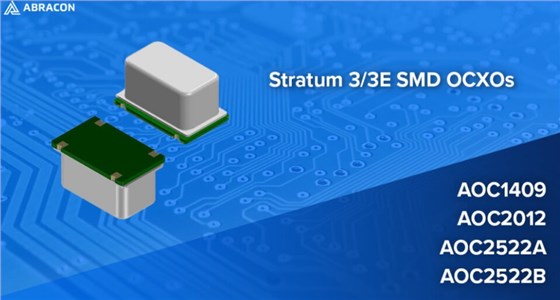

超低相位噪声OCXO振荡器AOC2012VAJC-12.8000C精密保持性能的6G或GPS应用

AOC1409支持20MHz频率,采用小型14.9 x 9.7 x 7.0 (6引脚)封装。

AOC2012采用20.32 x 12.70 x 11.00mm毫米SMD (4引脚)封装,工作温度范围为-20°C至+70°C。

AOC2522系列具有750ppb的长期老化特性,采用25.4 x 22 x 12.7mm毫米(5焊盘)封装。

AOC1409和AOC2522的工作温度范围为-40°C至+85°C。

AOC系列

超低相位噪声OCXO振荡器AOC2012VAJC-12.8000C精密保持性能的6G或GPS应用

AOC1409特性:

6引脚SMD可回流焊接封装
卓越的长期老化性能:20年700ppb
出色的相位噪声:
典型值为-115dBc/Hz。10Hz偏移时
典型值为-138dBc/Hz。100Hz偏移时
典型值为-148dBc/Hz。1kHz偏移时
典型值为-152dBc/Hz。1kHz偏移时
AOC2012恒温晶体振荡器特性:
4引脚SMD可回流焊接封装
卓越的长期老化性能:20年内1ppm
出色的相位噪声:
典型值为-115dBc/Hz。10Hz偏移时
典型值为-135dBc/Hz。100Hz偏移时
典型值为-148dBc/Hz。1kHz偏移时
典型值为-152dBc/Hz。1kHz偏移时

石英晶体振荡器 品牌 系列 类型 频率 电压 工作温度
AOCJY1-10.000MHZ-E-SW Abracon晶振 AOCJY1 OCXO 10MHz 3.3V -20°C ~ 70°C
AOCJY2A-10.000MHZ-F-SW Abracon晶振 AOCJY2 OCXO 10MHz 5V -40°C ~ 75°C
AOCJY2-10.000MHZ-E Abracon晶振 AOCJY2 OCXO 10MHz 3.3V -20°C ~ 70°C
AOCJYR-10.000MHZ-M5625LF Abracon晶振 AOCJYR OCXO 10MHz 3.3V -40°C ~ 85°C
AOCJYR-20.000MHZ-M5627LF Abracon晶振 AOCJYR OCXO 20MHz 3.3V -40°C ~ 85°C
AOCJY1-100.000MHZ Abracon晶振 AOCJY1 OCXO 100MHz 3.3V 0°C ~ 50°C
AOCJY1-10.000MHZ Abracon晶振 AOCJY1 OCXO 10MHz 3.3V 0°C ~ 50°C
AOCJY1A-10.000MHZ Abracon晶振 AOCJY1 OCXO 10MHz 5V 0°C ~ 50°C
AOCJY2-100.000MHZ-E Abracon晶振 AOCJY2 OCXO 100MHz 3.3V -20°C ~ 70°C
AOCJY7TQ-X-100.000MHZ-1 Abracon晶振 AOCJY7TQ OCXO 100MHz 12V -40°C ~ 70°C
AOCJY1A-100.000MHZ Abracon晶振 AOCJY1 OCXO 100MHz 5V 0°C ~ 50°C
AOCJY1-100.000MHZ-E-SW Abracon晶振 AOCJY1 OCXO 100MHz 3.3V -20°C ~ 70°C
AOCJY1A-100.000MHZ-E Abracon晶振 AOCJY1 OCXO 100MHz 5V -20°C ~ 70°C
AOCJY1A-10.000MHZ-E Abracon晶振 AOCJY1 OCXO 10MHz 5V -20°C ~ 70°C
AOCJY2A-10.000MHZ Abracon晶振 AOCJY2 OCXO 10MHz 5V 0°C ~ 50°C
AOCJY2-10.000MHZ Abracon晶振 AOCJY2 OCXO 10MHz 3.3V 0°C ~ 50°C
AOCJY2-100.000MHZ-E-SW Abracon晶振 AOCJY2 OCXO 100MHz 3.3V -20°C ~ 70°C
AOCJY2-10.000MHZ-E-SW Abracon晶振 AOCJY2 OCXO 10MHz 3.3V -20°C ~ 70°C
AOCJY2-100.000MHZ-F Abracon晶振 AOCJY2 OCXO 100MHz 3.3V -40°C ~ 75°C
AOCTQ5-V-10.000MHZ-I5 Abracon晶振 AOCTQ5 OCXO 10MHz 5V -45°C ~ 85°C
AOCTQ5-V-10.000MHZ-M10 Abracon晶振 AOCTQ5 OCXO 10MHz 5V -55°C ~ 85°C
AOCTQ5-X-10.000MHZ-I3 Abracon晶振 AOCTQ5 OCXO 10MHz 5V -45°C ~ 85°C
AOCTQ5-V-10.000MHZ-I3-SW Abracon晶振 AOCTQ5 OCXO 10MHz 5V -45°C ~ 85°C
AOCTQ5-X-10.000MHZ-I3-SW Abracon晶振 AOCTQ5 OCXO 10MHz 5V -45°C ~ 85°C
AOCTQ5-X-10.000MHZ-M5 Abracon晶振 AOCTQ5 OCXO 10MHz 5V -55°C ~ 85°C
AOCJY5-10.000MHZ Abracon晶振 AOCJY5 OCXO 10MHz 12V -55°C ~ 85°C
AOCJY6-10.000MHZ-5 Abracon晶振 AOCJY6 OCXO 10MHz 12V -20°C ~ 70°C
AOCJY7TQ-X-100.000MHZ-5 Abracon晶振 AOCJY7TQ OCXO 100MHz 12V -40°C ~ 70°C
AOCJY6-10.000MHZ-1 Abracon晶振 AOCJY6 OCXO 10MHz 11.4 V ~ 12.6 V -20°C ~ 70°C
AOCTQ5-X-10.000MHZ-I5-SW Abracon晶振 AOCTQ5 OCXO 10MHz 5V -45°C ~ 85°C
AOCTQ5-V-10.000MHZ-I5-SW 进口晶振 AOCTQ5 OCXO 10MHz 5V -45°C ~ 85°C
AOCTQ5-X-10.000MHZ-I5 Abracon晶振 AOCTQ5 OCXO 10MHz 5V -45°C ~ 85°C
AOCTQ5-X-10.000MHZ-M10-SW Abracon晶振 AOCTQ5 OCXO 10MHz 5V -40°C ~ 85°C
AOCTQ5-X-10.000MHZ-M5-SW Abracon晶振 AOCTQ5 OCXO 10MHz 5V -55°C ~ 85°C
AOCJY7TQ-X-100.000MHZ-2 Abracon晶振 AOCJY7TQ OCXO 100MHz 12V -40°C ~ 85°C
AOCJYR-24.576MHZ-M6069LF Abracon晶振 AOCJYR OCXO 24.576MHz 3.3V -40°C ~ 85°C
AOCJYR-24.576MHZ-M5834LF Abracon晶振 AOCJYR OCXO 24.576MHz 3.3V -40°C ~ 85°C
AOCJYR-12.800MHZ-M5649LF Abracon晶振 AOCJYR OCXO 12.8MHz 3.3V -40°C ~ 85°C
AOCJY2-10.000MHZ-F Abracon晶振 AOCJY2 OCXO 10MHz 3.3V -40°C ~ 75°C
AOCTQ5-X-10.000MHZ-M10 Abracon晶振 AOCTQ5 OCXO 10MHz 5V -40°C ~ 85°C
AOCTQ5-V-10.000MHZ-M10-SW Abracon晶振 AOCTQ5 OCXO 10MHz 5V -55°C ~ 85°C
AOCTQ5-V-10.000MHZ-I3 Abracon晶振 AOCTQ5 OCXO 10MHz 5V -45°C ~ 85°C
AOCTQ5-V-10.000MHZ-M5 Abracon晶振 AOCTQ5 OCXO 10MHz 5V -55°C ~ 85°C
AOCTQ5-V-10.000MHZ-M5-SW Abracon晶振 AOCTQ5 OCXO 10MHz 5V -55°C ~ 85°C
AOCJY6-10.000MHZ-2 Abracon晶振 AOCJY6 OCXO 10MHz 11.4 V ~ 12.6 V -20°C ~ 70°C
AOCJY2A-100.000MHZ-F-SW Abracon晶振 AOCJY2 OCXO 100MHz 5V -40°C ~ 75°C
AOCJY2A-100.000MHZ-E Abracon晶振 AOCJY2 OCXO 100MHz 5V -20°C ~ 70°C
AOCJYR-24.576MHZ-M6069LF-T Abracon晶振 AOCJYR OCXO 24.576MHz 3.3V -40°C ~ 85°C
AOCJYR-10.000MHZ-M5625LF-T Abracon晶振 AOCJYR OCXO 10MHz 3.3V -40°C ~ 85°C
AOCJYR-24.576MHZ-M5834LF-T Abracon晶振 AOCJYR OCXO晶振 24.576MHz 3.3V -40°C ~ 85°C
AOCJYR-12.800MHZ-M5649LF-T Abracon晶振 AOCJYR OCXO 12.8MHz 3.3V -40°C ~ 85°C
AOCJYR-20.000MHZ-M5627LF-T Abracon晶振 AOCJYR OCXO 20MHz 3.3V -40°C ~ 85°C
AOCJY1-10.000MHZ-SW Abracon晶振 AOCJY1 OCXO 10MHz 3.3V 0°C ~ 50°C
AOCJY1-100.000MHZ-SW Abracon晶振 AOCJY1 OCXO 100MHz 3.3V 0°C ~ 50°C
AOCJY1-12.800MHZ Abracon晶振 AOCJY1 OCXO 12.8MHz 3.3V 0°C ~ 50°C
AOCJY1-12.800MHZ-SW Abracon晶振 AOCJY1 OCXO 12.8MHz 3.3V 0°C ~ 50°C
AOCJY1-13.000MHZ Abracon晶振 AOCJY1 OCXO 13MHz 3.3V 0°C ~ 50°C
AOCJY1-13.000MHZ-SW Abracon晶振 AOCJY1 OCXO 13MHz 3.3V 0°C ~ 50°C
AOCJY1-26.000MHZ Abracon晶振 AOCJY1 OCXO 26MHz 3.3V 0°C ~ 50°C
AOCJY1-26.000MHZ-SW Abracon晶振 AOCJY1 OCXO 26MHz 3.3V 0°C ~ 50°C
