MMdcomp压控晶振,MVIH302548DYR-156.250MHz-T,低电压6G晶振

MMdcomp压控晶振,MVIH302548DYR-156.250MHz-T,低电压6G晶振MMdcomp压控晶振,MVIH302548DYR-156.250MHz-T,低电压6G晶振

产品简介

MMdcomp压控晶振,MVIH302548DYR-156.250MHz-T,低电压6G晶振美国进口晶振,Mmdcomp麦迪康晶振,MVIH系列,编码为:MVIH302548DYR-156.250MHz-T,频率为:156.250MHz,小体积晶振尺寸:7.0x5.0mm陶瓷封装,六脚贴片晶振,石英晶体振荡器,有源晶振,石英晶振,VCXO压控晶振,无铅环保晶振,电源电压:3.3V,具有超小型,轻薄型,低抖动,低功耗,低电源电压,低耗能,低损耗等特点。应用于:通讯设备,无线网络,蓝牙晶振,物联网,GPS定位系统,汽车电子设备,医疗设备,电脑,仪器仪表设备,数码电子等应用。

产品详情

MMdcomp压控晶振,MVIH302548DYR-156.250MHz-T,低电压6G晶振美国进口晶振,Mmdcomp麦迪康晶振,MVIH系列,编码为:MVIH302548DYR-156.250MHz-T,频率为:156.250MHz,小体积晶振尺寸:7.0x5.0mm陶瓷封装,六脚贴片晶振,石英晶体振荡器,有源晶振,石英晶振,VCXO压控晶振,无铅环保晶振,电源电压:3.3V,具有超小型,轻薄型,低抖动,低功耗,低电源电压,低耗能,低损耗等特点。应用于:通讯设备,无线网络,蓝牙晶振,物联网,GPS定位系统,汽车电子设备,医疗设备,电脑,仪器仪表设备,数码电子等应用。

MMdcomp压控晶振,MVIH302548DYR-156.250MHz-T,低电压6G晶振,参数表

Supply Voltage (Vdd) +2.5VDC ±10% +3.3DC ±10% +5.0VDC ±10%
Frequency Range 1.544MHZ TO 180.000MHZ 1.544MHZ TO 50.000MHZ
Frequency Stability at +25°C ±10 ppm
Frequency Stability (Inclusive of Temp.
Load, Voltage and Aging)
(See Part Number Guide for Options)
Operating Temp Range (See Part Number Guide for Options)
Storage Temp. Range -40°C to +85°C
Supply Current 60mA max 60mA max 85mA max
Load 15pF 30pF 30pF
Output HCMOS
Logic “0” 10% Vdd max
Logic “1” 90% Vdd min
Symmetry (50% of waveform) 40%/60%
Rise / Fall Time (10% to 90%) 10nSec max
Start Time 10mSec max
Control Voltage 1.25 VDC ±1 00 VDC 1.65 VDC ±1 50 VDC 2.50 VDC ±2 00 VDC
Linearity (See Part Number Guide for Options)
Pullability (See Part Number Guide for Options)
Tristate Logic “0” or Ground Osc Disabled High Impedance on Pin 4
Logic “1” (or no connect) Output Enabled

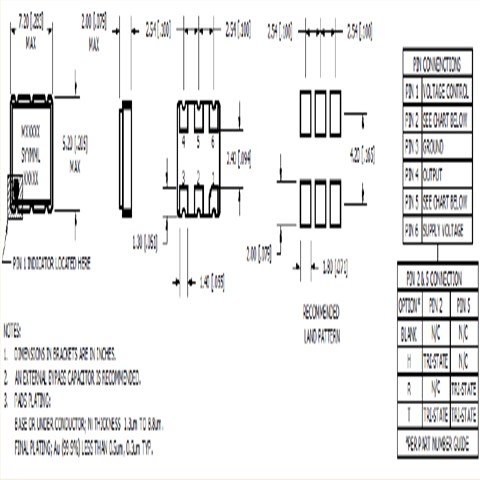

MMdcomp压控晶振,MVIH302548DYR-156.250MHz-T,低电压6G晶振,尺寸图

MVIH 7050 VCXO


MMdcomp压控晶振,MVIH302548DYR-156.250MHz-T,低电压6G晶振

压控晶振用石英晶体作频率控制元件,其振荡频率在工作温度内是稳定的。当我们对VCXO压控晶振的进行调谐时,振荡频率会发生改变;但偏离标称频率的各个频率值在工作温度范围内同样是稳定的。必须注意,对于一个给定的频率而言,频率稳定度要求越高,要得到大范围的牵引度就越困难。采用硅解决方案,不能获得良好的频率稳定度。这是因为硅存在颤动噪声和相位噪声所致。VCXO压控晶振的采用了SMD晶振,频率异常稳定,是目前最好的频率控制器件。


MVIH-3

MVIH-1

MVIH-2
