NDK低相噪温补晶振NT5032BA产品信息更新

2020-02-28 17:34:01

石英晶振行业的发展最主要的还是依据电子产品市场的需求而变动的;电子产品的发展是不会停止脚步的,比如体积会越来越小,性能需求会越来越高等等,而石英晶振作为电子产品不可或缺的零部件,想要获取更多的市场份额的话,石英晶振产品只能不断更新换代才能够跟得上需求.各大晶振生产厂家显然是意识到了这一点,都纷纷对自身的晶振生产和设计技术进行大换血;NDK石英晶振制造公司在上月底就发布对该品牌旗下的NT5032BA进行产品更新.

NDK低相噪温补晶振NT5032BA产品信息更新

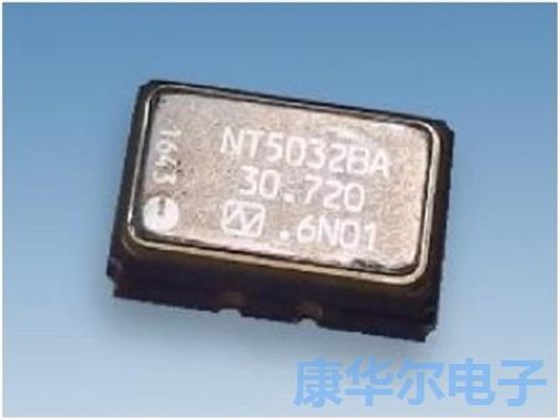

NT5032BA是一款尺寸为5032mm石英贴片晶振产品,NDK晶振制造公司自主研发并量产,与此同时,它还是一款温补晶振,在该厂商将其产品信息更新之后,该产品的性能毫无疑问的增强了.下面具体介绍一下更新后的该产品的性能.

NT5032BA贴片晶振功能特性:

①优越的温度特性:±0.1×10-6/-40+105℃

②低相位噪声特性:Typ. -97dBc/Hz@10Hz

③输出规格:CMOSClipped Sine

④带有Enable/Disable功能.

4PIN脚也可对应.

由此可见,该产品可在-40~+105℃的温度范围中稳定有效的保持其自身的起振特性,而在一般情况下我们将工作温度在-40~+85℃之间或者范围更大的石英贴片晶振产品称之为耐高温晶振,通过以上的温度数据可知,该款产品的耐高温性能非常优越;再一个就是它的精度(振荡频率稳定度)为±0.1ppm,较大多数晶振产品来说这样的精度已经非常高了.

NT5032BA温补石英晶体振荡器的参数规格表如下:

型名

NT5032BA

额定频率范围 (MHz)

1040

尺寸大 (L×W×H : mm)

5.0×3.2×1.8

电源电压[VCC] (V)

+3.3±5%

消耗电流 (mA)

Max. 10

输出规格

CMOS

Clipped sine

波形对称 Min to Max (%)

4060

输出负载条件

15pF

10kΩ//10pF

工作温度范围 (°C)

-40 +105

储存温度范围 (°C)

-40 +105

频率温度特性

Max. ±0.1×10-6

综合频率允许偏 (*1)

Max. ±4.6×10-6

Enable/Disable功能

Enable : Min. 70%VCCor OPENDisable : Max. 30%VCC

规格料号

NSC5239A

NSC5240A

*1.综合频率允许偏差包含频率温度特性,初期偏差,电源电压频率变动特性,负载频率变动特性和老化率(15).

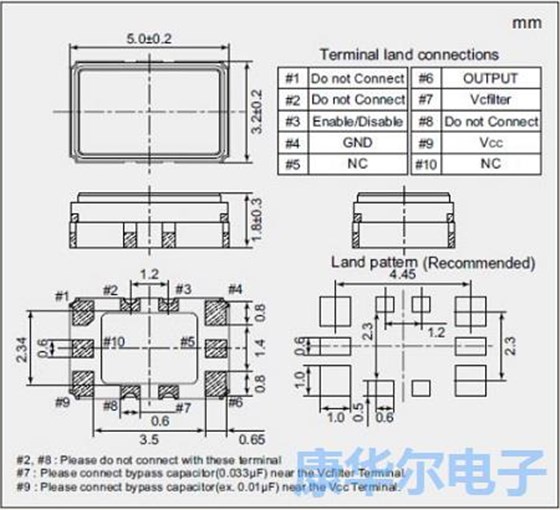

NT5032BA贴片有源贴片晶振的外观尺寸图:

NDK低相噪温补晶振NT5032BA产品信息更新

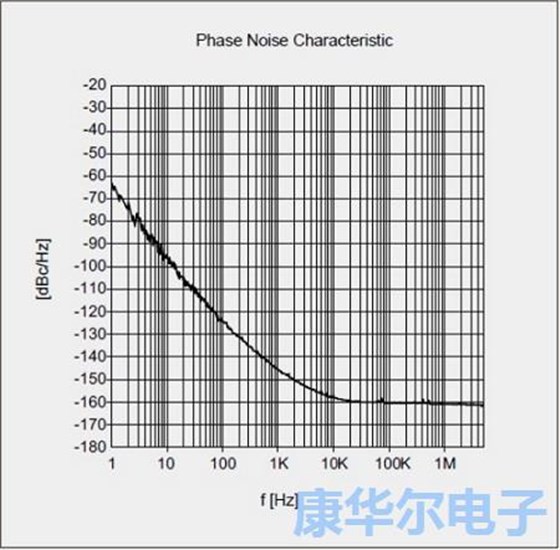

NT5032BA温补晶振的相位噪声特性图:

NDK低相噪温补晶振NT5032BA产品信息更新

以上就是NDK更新之后的有关于NT5032BA石英晶振的所有参数及性能信息了,从这些性能里面可看出NT5032BA多出了一个低相位噪声的特性,这是普通温补晶振所不具备特性,这也就是NDK更新该产品信息的目的所在.从这一点来看,NDK的晶振生产技术确实得到了很大的提升.
