在当下高速通信,工业自动化,光模块,AI算力硬件,高端医疗检测仪器,车载电子以及测试测量设备的时序系统架构中,晶振作为整套硬件设备的"时钟心跳源",其性能直接决定整机时序体系的根基.在硬件研发的全流程里,很多工程师常会遇到一系列难以定位的疑难问题:高速测试眼图闭合收缩,数据传输随机丢包,高速SerDes链路间歇性闪断,高低温循环老化测试中偶发宕机,ADC采样数据漂移失真.历经反复排查与仿真验证后,大量案例证明,这类隐性故障的根源往往指向参考时钟的抖动指标超标.
时钟抖动,看似仅仅是皮秒甚至飞秒级别的微小时序偏差,却会在高速系统中层层传导,持续放大,直接决定高性能硬件系统能否长期稳定达标,也是硬件原理图与PCB设计阶段最容易被低估,被忽略的关键参数.今天,我们结合Cardinal(卡迪纳尔)晶振产品底层研发与工艺设计逻辑,深度拆解时钟抖动的定义,分类,产生路径,剖析抖动对各类高性能硬件带来的连锁影响,同时全面解析Cardinal卡迪纳尔晶振如何从石英原材料,振荡电路架构,封装工艺全链路协同管控抖动,为各行业高端设备提供纯净,稳定,低噪声的时序基准.
一,什么是晶振抖动？
简单来说,时钟抖动指晶振输出时钟信号的实际边沿,相对于理论理想时序位置产生的微小时间偏移.在时域维度,我们称之为抖动;映射到频域对应的就是相位噪声,二者是同一时钟噪声特性的两种表征方式,在高速链路仿真与硬件测试中经常需要同步评估.

按照噪声特性划分,抖动主要分为随机抖动与确定性抖动,二者叠加构成总抖动,均属于皮秒,飞秒量级的微小时序误差.对于低速MCU,普通蓝牙IoT,简单控制板这类低带宽系统,微小抖动带来的影响很难被感知,常规选型只需关注频率精度;但在高速串行SerDes总线,PCIe,高速光通信接口,千兆以上以太网,高速ADC/DAC采样等场景下,晶振输出时钟的微小抖动会被后端PLL锁相环逐级放大,直接压缩系统预留的时序裕量,成为高速硬件设计必须在方案阶段提前评估,预留余量的隐性风险点.
时钟抖动的来源并非单一,整体分为两大类别.第一类是晶振器件内部固有抖动,主要来自石英谐振晶片的材料损耗,晶格缺陷,振荡起振电路自身的电子热噪声,这部分由晶振本身的材料,设计与制造工艺决定,也是选型的核心参考项;第二类属于外部诱发抖动,电源纹波与开关噪声,PCB走线串扰与电磁干扰,环境温度快速波动,机械振动与冲击,压力形变,都会叠加到时钟信号上,进一步恶化整体抖动性能.
这里有一个非常关键的工程常识:一套完整时序链路的性能上限,很多时候并不是后端PLL决定,而是由前端参考晶振的本底抖动所限定.不少硬件团队在前期器件选型阶段,习惯只盯着晶振的频率稳定度ppm参数,认为只要频率偏差满足规格就可以直接选用,却完全忽略抖动,相位噪声指标.等到硬件打板回板,系统联调,可靠性测试阶段,才发现时序裕量不足,只能被迫更换器件,改版PCB,不仅增加高额物料与制版成本,还会拉长项目研发周期,延误产品上市节点.
二,抖动,如何影响高性能硬件设计？
1.高速通信领域:误码率抬升,传输链路稳定性下降
光通信模块,5G/6G通信基站设备,万兆/25G/100G高速6G以太网晶振设备,依靠精准稳定的时钟边沿完成数据采样,同步与解码工作.当晶振抖动超标,接收端眼图会被持续压缩,眼高降低,眼图张开度变小,有效采样窗口急剧收缩,极易出现随机误码,数据包丢失,通信链路反复断连与重协商.尤其是多节点级联的分布式通信系统,抖动会随着链路逐级累积,整机长期连续运行的可靠性会大幅下滑.在长距离光传输设备中,即便是飞秒级别的额外抖动,经过长时间累积后也会破坏信号同步,限制整机传输带宽与最远传输距离,无法满足运营商设备严苛的长期稳定性考核标准.
2.FPGA与高速数字信号处理:引发时序违例,产品测试失败
FPGA,高速ADC与DAC芯片对时钟信号的建立,保持时间有着纳秒甚至皮秒级的严苛要求.晶振引入的时钟抖动会直接占用系统预留的时序裕量.部分产品在常温,实验室理想环境下能够正常工作,但是进入高低温循环,电压波动,老化等可靠性测试工况时,器件噪声上升,抖动指标劣化,极易触发时序违例,造成数据采样错误,处理器异常重启,数字信号波形失真,直接导致产品无法通过第三方可靠性认证.在AI数据中心,高速信号采集设备这类需要持续海量数据实时处理的场景,稳定低抖动时钟是保障数据流不间断传输,运算不发生错乱的核心基础.
3.工业与车载场景:复杂环境持续放大抖动风险
工业自动化控制,车载域控制器,车载雷达,伺服驱动器等设备,长期处于温差跨度大,持续机械震动,电磁干扰密集的恶劣工况环境.普通消费级晶振在这类复杂环境下抖动性能会明显劣化,造成传感器采集数据漂移,运动控制指令错位,严重时会引发设备控制异常,停机保护.而低抖动高性能晶振,可以有效抵御各类环境扰动,在宽温,振动,强EMI环境下维持时序一致性,保障设备7×24小时长时间不间断稳定运行.车载和工业产品需要通过AEC-Q,IEC等严苛认证,时钟抖动在全温区的稳定性是认证过程中重点考核项目.
4.医疗检测仪器晶振:测量精度失真,数据可信度降低
示波器,信号分析仪,频谱仪,高端医疗影像与检测仪器,全部依靠高精度时钟作为采样基准.时钟抖动会直接带来采样时间偏差,造成测量波形失真,检测数据偏移,降低仪器测量分辨率与准确度.对于高精度检测设备,时钟抖动直接决定仪器的测量下限.如果时钟噪声过大,微弱信号会被抖动淹没,出现测量结果重复度差,影响医疗诊断,实验室数据采集,低抖动晶振是精密测量设备实现高精度检测的核心基础器件.
核心结论:频率稳定度决定晶振输出时钟"准不准",抖动决定整套系统运行稳不稳.很多项目只关注ppm频率偏差,忽略抖动评估,最终在可靠性测试阶段踩坑.
三,Cardinal晶振,多维度管控抖动的底层设计
CardinalComponents作为专注高性能频率元器件的老牌品牌,在低抖动,低相位噪声时序器件研发制造领域拥有数十年深厚技术积累,从石英晶片选材,振荡电路架构,封装工艺三重维度协同抑制抖动,从源头降低相位噪声,满足各类高性能设备严苛的时钟需求.
精选高Q值石英晶片,降低器件固有本底噪声Cardinal选用经过精密切割,多重筛选的高Q值石英晶片,有效降低谐振器内部能量损耗,从源头压低器件自身的随机抖动.大量产品采用基频晶片设计方案,规避泛频振荡带来的额外噪声抬升问题.多款可编程振荡器经过精密调校,可实现优异的飞秒级相位抖动表现,为高速系统提供纯净,低噪声的基准时钟,减轻后端PLL的噪声压力,减少系统整体相位噪声.

低噪声振荡电路与智能相位补偿技术器件内部搭载低噪声放大电路与经过反复优化验证的环路架构,最大限度减少振荡电路本身引入的确定性抖动;配套自研相位补偿技术,实时抵消温度,供电电压变化带来的相位偏移,在宽温工作区间内维持稳定的抖动指标,适配工业,通信设备大范围温度变化的工作要求.同时优化上电起振特性,抑制上电瞬间的相位跳变,保障设备开机瞬间时序稳定,避免上电阶段出现短暂通信异常.

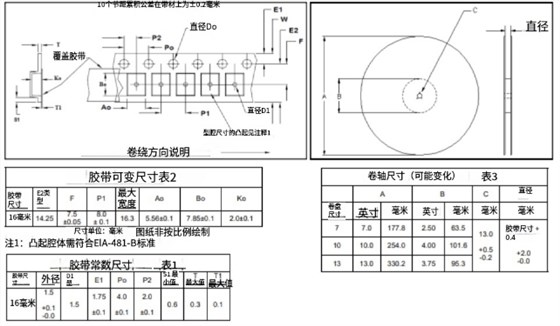

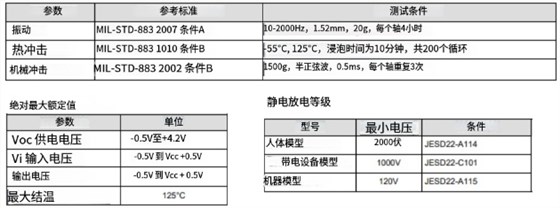

高可靠气密封装,阻隔外部干扰诱发额外抖动Cardinal大量高性能产品采用气密金属封装,搭配内置电磁屏蔽结构,有效隔绝外部EMI电磁干扰,湿气与粉尘对谐振晶片的影响.封装结构经过力学仿真优化,提升抗振动,抗冲击能力,减少机械应力作用在晶片上引发的频率扰动,避免外部环境因素诱发额外抖动.产品矩阵覆盖无源晶体,XO可编程晶振,TCXO温补晶振等品类,拥有丰富封装尺寸,包含2016,2520,3225,5032等主流贴片封装,频率覆盖范围广,支持LVCMOS,LVPECL等多种电平输出类型,适配不同硬件接口设计需求.
四,晶振选型:如何根据抖动需求挑选合适Cardinal器件？
硬件项目前期方案设计阶段,就需要将晶振抖动指标纳入器件评估清单,结合系统传输带宽,工作环境,误码率要求,时序裕量预算匹配对应的Cardinal晶振型号,不要等到硬件回板调试阶段才发现时序裕量不足,以此缩短项目研发周期,降低试错成本.
普通MCU,低频IoT设备:对抖动指标要求宽松,选用Cardinal常规无源晶体即可满足需求;
PCIe,高速光模块,SerDes高速通信链路:优先选用Cardinal低抖动XO可编程晶振,获得低相位噪声时钟;
户外通信设备,车载电子晶振,工业宽温场景:推荐CardinalTCXO系列,同时兼顾优异频率稳定度与低抖动性能;
测试测量,高端医疗仪器:可定制选型Cardinal超低抖动版本,满足高精度采样场景的严苛时序要求.
在选型过程中,除了总抖动,还需要关注相位噪声曲线,抖动积分区间,结合系统PLL的噪声传递函数做仿真评估.康华尔电子的技术团队可以协助工程师做前期指标对比,器件仿真参考,快速锁定合适型号.
随着5G/6G,AI算力,高速光互联,智能车载等技术持续迭代升级,硬件设备带宽持续提升,系统时序设计的难度不断增加,时钟抖动已经成为高性能产品设计不可绕开的核心技术门槛.选择一颗低抖动,高稳定的参考晶振,就是为整个系统打下可靠的时序根基.Cardinal卡迪纳尔晶振凭借优异的低抖动,低相位噪声性能,目前在通信,工业自动化,光通信,高端医疗,AI算力硬件,车载电子,测试测量等领域得到广泛落地应用.
我们是康华尔电子,Cardinal晶振品牌正规授权代理,可提供完整规格书,技术资料,样品申请,前期方案选型支持,协助工程师解决各类时序抖动,相位噪声相关设计难题.无论是前期方案评估,样品测试,还是项目批量供货,均可提供一站式配套服务.欢迎来电咨询:0755-27838351.
