处于数字化趋势的拉隆贴片晶体振荡器CO4310-24.576-EXT-TR

2023-06-17 18:01:56

处于数字化趋势的拉隆贴片晶体振荡器CO4310-24.576-EXT-TR,Raltron是欧美一家技术领先的有源晶振供应商,从默默无闻的小企业到如今的小有名气,并经过长期的积累,如今已然达到爆发式增长的状态,凭借着自身对于新兴行业的了解,开发各种各样具备优势的产品,其中最令人感到惊喜的当属这款,编码CO4310-24.576-EXT-TR,型号CO43,频率为24.576MHz,常用尺寸为7x5 mm,工作电压3.3 V,频率稳定性为±100ppm,Clock Oscillator时钟振荡器,OSC晶振,贴片晶体振荡器,产品具备低电压低相位相噪声高质量的特点,常常用于无线设备,导航定位系统,大型娱乐设备,卫星通讯等领域。

许多小型电池供电设备基于“片上系统”(SoC)组件。在这些应用中,功耗是一个至关重要的因素。然而,如今通常通过使用低工作电压来实现低功耗。这反过来对石英电路的振荡可靠性有负面影响。为了补偿这种负面影响,开发人员必须特别注意元件的选择和电路的最佳匹配。

为了补偿较小元件和低电源电压对振荡安全系数造成的负面影响,通常选择降低晶体的标称负载电容。C值较小的电路L通常也可用于较弱的驱动器级,但仍能达到可接受的振荡可靠性水平。在实验室的匹配过程中,开发人员检查频率精度、振荡安全系数和晶体输出,以确保现场高水平的操作可靠性。Raltron向其客户提供这些分析,以便为从事这些工作的开发人员提供支持。

CO43 raltron 11无线应用对石英晶振的主要要求自然是频率精度。电路通常被分配窄频带的无线电波长。为了防止来自其他频率的干扰,也为了能够在更长的范围内进行连接,将偏离标称频率的任何偏移保持在最小是很重要的。例如,在蓝牙中,最大允许频率偏差是百万分之40(ppm)。在任何情况下,在应用程序的整个生命周期中的任何时候都不能超过这个限制。为了确保这一点,开发者必须使用最坏情况计算来估计所有可能的影响,因此,特别是:

  • 25°C时的公差
  • 在预期温度范围内的稳定性
  • 电路C不匹配导致的误差L
  • 长期变化
  • 负载电容容差引起的误差(=CL偏差)
  • CLIC引脚电容容差加上PCB容差

为确保25°C时的频率合规性,规格中定义了每个石英元件的负载电容。负载电容是生产过程中石英晶体最精确匹配的电容。在这里,晶体被激发振荡,频率被测量,如果需要,银电极的质量通过蒸发沉积或腐蚀(通过离子轰击)来校正。

如果活动的CL在最终电路的匹配过程中,晶体将在室温下以其标称频率可靠地振荡。

处于数字化趋势的拉隆贴片晶体振荡器CO4310-24.576-EXT-TR,对于开发者来说,这种匹配带来的问题是,他们通常不知道当前使用的晶体给测量带来了什么误差。不知道这一点,就不可能进行精确的匹配。如果匹配是在石英有源贴片晶振供应商的实验室中进行的,则通常是测量单个晶体带来的频率偏差,然后进行补偿。或者,希望自己进行精确匹配的开发人员可以从供应商处获得测量样本,以便补偿引入的误差。

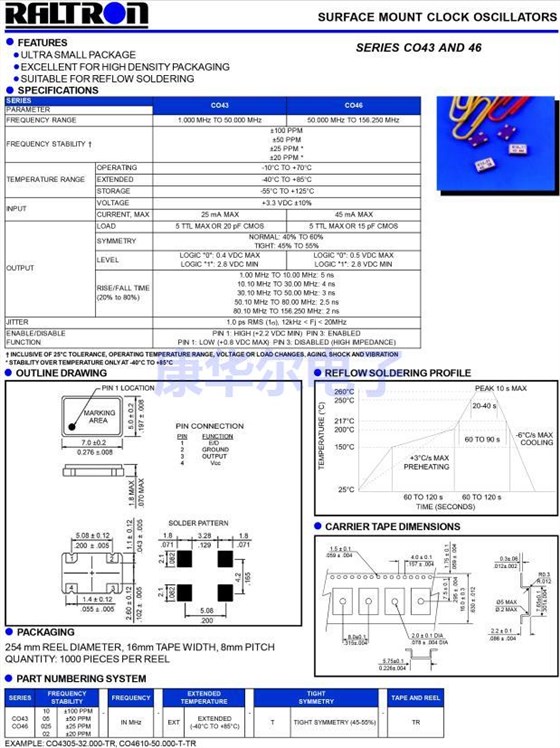

元器件详情 包装 Oscillator Type Operating Frequency Frequency Stability Supply Voltage Operating Temp Range
CO43 Series 48 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
卷盘 50MHz ±50ppm 3.3V -40°C to +85°C
CO4305-50.000-EXT-T-TR
Raltron
CO4305 系列 50 MHz 50 ppm 3.3 V -40 至 85°C 工业 表面贴装 振荡器
卷盘 50MHz ±50ppm 3.3V -40°C to +85°C
CO4305-50.000-EXT-TR
Raltron
CO4 Series 50 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
卷盘 50MHz ±50ppm 3.3V -20°C to +70°C
CO4305-50.000-T-TR
Raltron
CO43 系列 7 x 5 mm 50 MHz ±50 ppm 3.3 V -10 至 70°C 表面贴装 时钟振荡器
卷盘 7.68MHz ±50ppm 3.3V -20°C to +70°C
CO4305-7.680-T-TR
Raltron
CO43 系列 7.68 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器
卷盘 40MHz ±50ppm 3.3V -20°C to +70°C
CO4305S-40.000-T-TR
Raltron
CO43 Series 40 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
卷盘 10.016MHz ±100ppm 3.3V -20°C to +70°C
CO4310-10.016MHZ
Raltron
CO43 系列 10.016 MHz 7 x 5 mm 3.3 V ±100 ppm 表面贴装 时钟振荡器
卷盘 20MHz ±100ppm 3.3V -40°C to +85°C
CO4310-20.000-EXT-T-TR
Raltron
CO4 Series 20 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
卷盘 24.576MHz ±100ppm 3.3V -40°C to +85°C
CO4310-24.576-EXT-TR
Raltron
CO43 Series 24.576 MHz 7 x 5 mm 3.3 V ±100 ppm Surface Mount Clock Oscillator
卷盘 25MHz ±100ppm 3.3V -40°C to +85°C
CO4310-25.000-EXT-TR
Raltron
CO43 系列 3.3 V ±100 ppm -40 至 +85°C 7 x 5 mm 表面贴装 时钟振荡器
卷盘 25MHz ±100ppm 3.3V -20°C to +70°C
CO4310-25.000-TR
Raltron
CO43 系列 25 MHz ± 100 ppm 7 x 5 mm 3.3 V 表面贴装 时钟振荡器
卷盘 29.4912MHz ±100ppm 3.3V -20°C to +70°C
CO4310-29.4912-TR
Raltron
CO4 Series 29.4912 MHz 3.3 V ±100 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
卷盘 32MHz ±100ppm 3.3V -40°C to +85°C
CO4310-32.000-EXT-TR
Raltron
CO4 Series 32 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
卷盘 40MHz ±100ppm 3.3V -20°C to +70°C
CO4310-40.000MHZ
Raltron
CO4 Series 40 MHz 3.3 V ±100 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
卷盘 48MHz ±100ppm 3.3V -20°C to +70°C
CO4310-48.000-T-TR
Raltron
CO43 系列 48 MHz 3.3 V ±100 ppm 表面贴装 时钟振荡器
卷盘 5MHz ±100ppm 3.3V -40°C to +85°C
CO4310-5.000-EXT-TR
Raltron
CO4 Series 5 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
卷盘 5MHz ±100ppm 3.3V -20°C to +70°C
CO4310-5.000-T-TR
Raltron
CO43 系列 7 x 5 mm 5 MHz ±50 ppm -10 至 70°C 表面贴装 时钟振荡器
卷盘 50MHz ±100ppm 3.3V -40°C to +85°C
CO4310-50.000-EXT-T-TR
Raltron
CO4 Series 50 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
卷盘 50MHz ±100ppm 3.3V -20°C to +70°C
CO4310-50.000-T-TR
Raltron
CO43 系列 50 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器
剪切卷带 6MHz ±100ppm 3.3V -10°C to +70°C
CO4310-6.000-T-TR
Raltron
CO43 系列 6 MHz 7 x 5 mm 3.3 V ±100 ppm 表面贴装 时钟振荡器
卷盘 8MHz ±100ppm 3.3V -40°C to +85°C
CO4310-8.000-EXT-T-TR
Raltron
CO4 Series 8 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
袋装 16.384MHz ±100ppm 3V to 3.6V -10°C to +70°C
CO4310S-16.384-TR
Raltron
CO43 Series 16.384 MHz 7 x 5 mm 3.6 V ±100 ppm SMT CMOS/TTL Clock Oscillator
卷盘 50MHz ±100ppm 3.3V -40°C to +85°C
CO4310S-50.000-EXT-TR
Raltron
CO4 Series 50 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
卷盘 100MHz ±25ppm 3.3V -20°C to +70°C
CO46025S-100.000-TR
Raltron
CO46 Series 100 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator
卷盘 66.67MHz ±25ppm 3.3V -40°C to +85°C
CO46025S-66.670-EXT-TR
Raltron
CO4 Series 66.67 MHz 3.3 V ±25 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
散装 100MHz ±50ppm 3.3V -40°C to +85°C
CO4605-100.000-EXT-T-TR
Raltron
CO46 系列 100 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器
卷盘 125MHz ±50ppm 3.3V -40°C to +85°C
CO4605-125.000-EXT-TR
Raltron
CO46系列125 MHz 7 x 5 mm 3.3 V ±50 ppm表面贴装时钟振荡器
卷盘 60MHz ±50ppm 3.3V -40°C to +85°C
CO4605-60.000M-EXT-TR
Raltron
CO46 Series 60 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
卷盘 62.5MHz ±50ppm 3.3V -20°C to +70°C
CO4605-62.500-T-TR
Raltron
CO4 Series 62.5 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
卷盘 66MHz ±50ppm 3.3V -40°C to +85°C
CO4605-66.000-EXT-T-TR
Raltron
CO46 系列 66 MHz ±50 ppm 3.3 V -40 至 +85°C 表面贴装 时钟振荡器
卷盘 66MHz ±50ppm 3.3V -20°C to +70°C
CO4605-66.000-T-TR
Raltron
CO4 Series 66 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
卷盘 80MHz ±50ppm 3.3V -40°C to +85°C
CO4605-80.000-EXT-TR
Raltron
CO46 系列 80 MHz ± 50 ppm 7 x 5 mm 3.3 V 表面贴装 时钟有源石英振荡器
卷盘 66.6MHz ±50ppm 3.3V -40°C to +85°C
CO4605S-66.600-EXT-T-TR
Raltron
CO4 Series 66.6 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
剪切卷带 133MHz ±100ppm 3.3V -20°C to +70°C
CO4610-133.33-T-TR
Raltron
CO46 系列 133.33 MHz 7 x 5 mm 3.3 V ±100 ppm 表面贴装 时钟振荡器
剪切卷带 60MHz ±100ppm 3.3V -20°C to +70°C
CO4610-60.000-T-TR
Raltron
CO46系列60 MHz 7 x 5 mm 3.3 V ±100 ppm表面贴装时钟振荡器
带状包装 64MHz ±100ppm 3.3V -40°C to +85°C
CO4610-64.000-EXT-TR
Raltron
CO4 Series 64 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
卷盘 66MHz ±100ppm 3.3V -40°C to +85°C
CO4610-66.000-EXT-TR
Raltron
CO4 Series 66 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
剪切卷带 66.208MHz ±100ppm 3.3V -40°C to +85°C
CO4610-66.208-EXT-TR
Raltron
CO4 Series 66.208 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
剪切卷带 66.66MHz ±100ppm 3.3V -10°C to +70°C
CO4610-66.660-T-TR
Raltron
CO46 系列 66.66 MHz 7 x 5 mm 3.3 V ±100 ppm 表面贴装 时钟振荡器
卷盘 80MHz ±100ppm 3.3V -20°C to +70°C
CO4610-80.000-TR
Raltron
CO46 系列 80 MHz 7 x 5 mm 3.3 V ±100 ppm 表面贴装 时钟振荡器
卷盘 60MHz ±100ppm 3.3V -40°C to +85°C
CO4610S-60.000-EXT-TR
Raltron
CO4 Series 60 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
卷盘 64MHz ±50ppm 5V -40°C to +85°C
CO4705-64.000-EXT-TR
Raltron
CO47 Series 64 MHz 7 x 5 mm 5 V ±50 ppm Surface Mount Clock Oscillator
卷盘 100MHz ±100ppm 5V -20°C to +70°C
CO4710-100.000-TR
Raltron
CO4 Series 100 MHz 5 V ±100 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
卷盘 60MHz ±100ppm 5V -10°C to +70°C
CO4710-60.000-TR
Raltron
CO47 Series 60 MHz 7 x 5 mm 5 V ±100 ppm Surface Mount Clock Oscillator
卷盘 14.3182MHz ±25ppm 5V -10°C to +70°C
CO48025-14.31818-TR
Raltron
CO48 系列 14.31818 MHz 7 x 5 mm ±25 ppm 表面贴装 时钟振荡器
卷盘 17.7345MHz ±25ppm 5V -10°C to +70°C
CO48025-17.734475-TR
Raltron
CO48系列17.734475 MHz 7 x 5 mm 5 V ±25 ppm表面贴装时钟振荡器
因此,晶体必须很小,并且必须尽可能精确地运行。另一个因素是晶体的等效串联电阻(ESR)必须保持较低。ESR描述了谐振时石英晶体所代表的等效电路中的欧姆电阻。数据手册通常规定制造商承诺不超过的最大ESR。这个ESR最大直接影响电路的振荡安全系数(OSF ),因此应尽可能低。

然而,晶体越小,通常ESR越高最大。另一个规律:晶体越小,在不过载的情况下,它能接收的功率就越少。

在旧电路中使用现代石英类型:重新设计

电力问题导致了另一个不仅限于物联网应用的问题。如今,许多重新设计项目都面临着这样的问题,即由于早期产品的缺乏,较老和较大尺寸的石英组件正在停产。因此,开发者经常面临这样的问题,即必须重新设计过去发布的具有大晶体类型的电路,以便用更小的、当前可用的晶体来操作它。这里必须特别注意晶体的功率处理能力。在可能的情况下,应通过测量进行检查。一方面,这使得开发者能够确定晶体将在其谐波范围内工作,从而尽可能无损耗地符合约定的规格。另一方面,防止了石英晶体的过度老化,以及在最坏的情况下,由于过载而导致的故障。

哪些石英产品特别适合在物联网应用中使用?

原则上,石英晶体和石英晶体振荡器都同样适用。两者都能够实现所需的频率稳定性。

在涉及大量应用的情况下,出于商业原因,通常选择石英晶体。然而,在开发阶段涉及许多任务,以确保结果是一个稳定的、可靠运行的产品。与此形成对比的是价格更高的振荡器,其制造商保证所有参数都符合要求。这个选项提供了最大的精度,加上高操作可靠性-所有这些相对较少的开发费用。

为了能够满足对精确石英钟信号的所有苛刻要求,人们开发了特殊的石英晶体系列,如用于无线应用领域。这些产品的电气参数经过特别优化,由于特殊的预处理,它们的长期老化程度特别低。

最后,应该提到的是音叉石英晶体(也称为时钟晶体)也经常使用,通常以32.768Hz振荡。许多IC提供连接额外晶振作为备用时钟发生器的选项。这使得高频时钟有可能在应用的待机阶段停止工作,从而显著降低IC的功耗。与此同时,IC继续以32.768Hz的频率部分运行,因此能够快速返回功耗模式。由于它们相对较高的温度敏感性,时钟晶振不被认为是用于无线应用的足够精确的时钟。然而,由于其功耗低得多,仅为几A,因此被认为是经常需要的待机模式的理想选择。除此之外,这些时钟晶体当然也适合所有传统的实时时钟应用。
